Данное решение по созданию умного дома, в котором устройства общаются друг с другом без центрального сервера.

Спонсор этой страницы:

Предыстория

При увеличении количества умных устройств, а так же множества разных гирлянд был создан Модуль управления несколькими Gyver лампами, который перерос в модульный проект, названный мной Умный сетевой хаос дом (Smart Network Сhaos Home - SNСH).

Принцип построения

Есть множество разрозненных элементов дома на базе ESP01,ESP8266... к которым подключены разные элементы, как принимающие сигналы (кнопки, датчики движения, датчики температуры и т.д.), так и реагирующие на сигналы (реле, светодиодная подсветка).
И это множество ESP общаются друг с другом.
Для примера одна ESP может снять сигнал с датчика движения, передать его другим ESP по IP а другие ESP включат подсветку по ходу движения или выберут эффект на гирлянде...
Причем в условиях можно учитывать время и день недели.

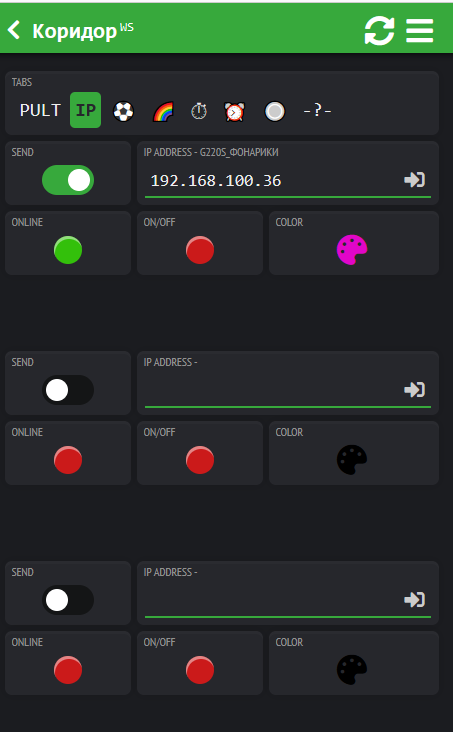

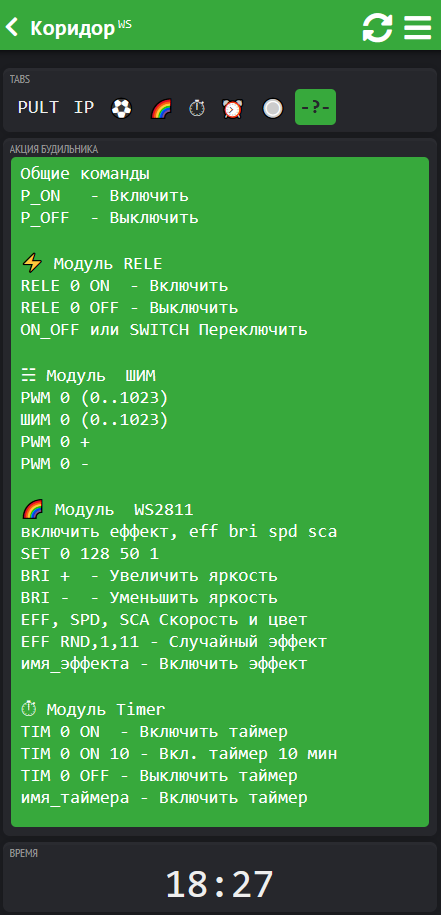

Для этого в модуле принимающим решения пишется команда, и указывается на какой IP, или модуль ее передавать.

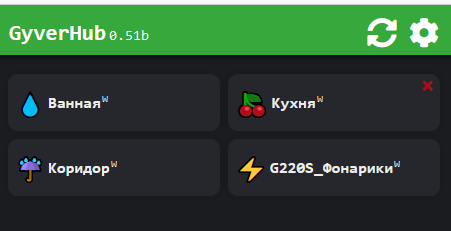

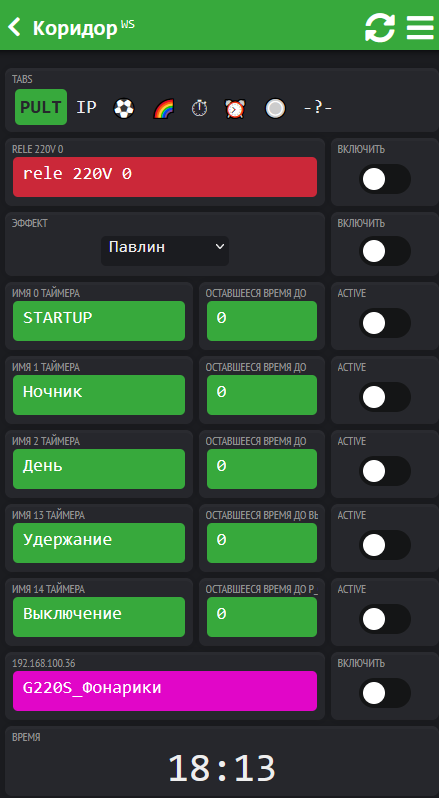

Управление со смартфона и компьютера

Для управления используются библиотека Алекса Гайвера GyverHub
На компьютере управление через сайт http://hub.gyver.ru/

Модули

Модули, принимающие решения

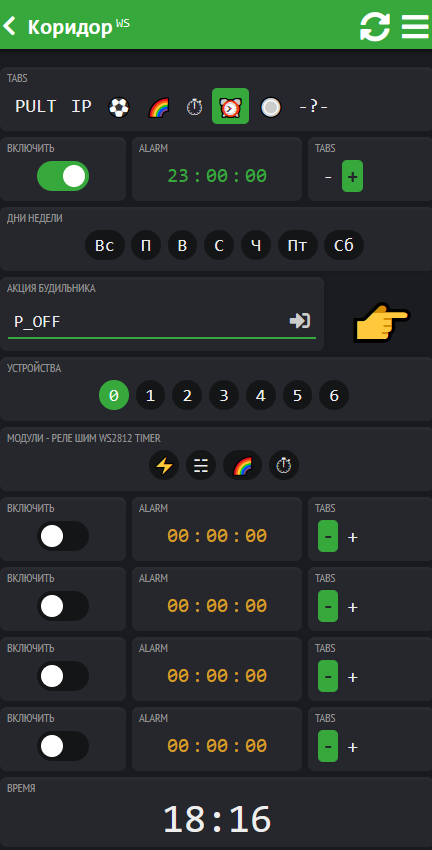

module_Alarm.ino Будильник, он же планировщик
module_SR501.ino Датчик движения, он же выключатель постоянного действия
module_IR.ino Прием сигнала с ИК пульта
module_RX433.ino Прием сигнала с 433 пульта
module_DHT22.ino Датчик температуры и влажности

Модули, выполняющие решения

module_G220.ino Управление реле
module_PWM.ino Управления ШИМ сигналом
module_WS2812
module_WS2812_1D.ino Управление адресной светодиодной лентой
module_WS2812_2D.ino Управление адресной светодиодной матрицей
module_DFPlayer.ino Управление MP3 DFPlayer
module_TX433.ino Передача кода сигнала 433.
module_TX_IR.ino IR Transiver. Передача кода ИК сигнала.

Модули, изменяющие решения

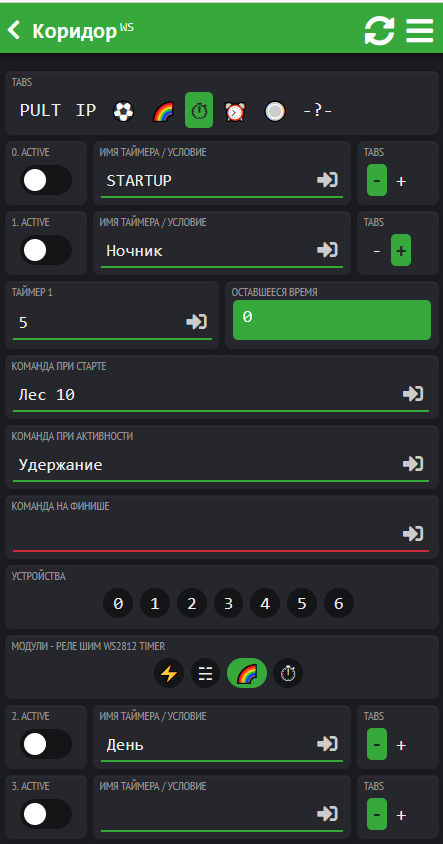

module_Timer.ino Таймер
module_GyverLamp.ino Синхронизация Gyver ламп

Подключение/отключение модулей

Подключение / настройка в файле define.h

Сценарии

Сценарий с включением реле ESP-01S в зависимости от яркости подсветки ESP8266
Сценарий с включением подсветки от датчика движения с учетом времени дня и с возможностью включить ее с пульта
Сценарий включения матрицы WS2812 на одной ESP с помощью ИК пульта на другой ESP

Прошивка Download

Текущая прошивка 09.08.2024
network_smart_chaos_home_v2.zip

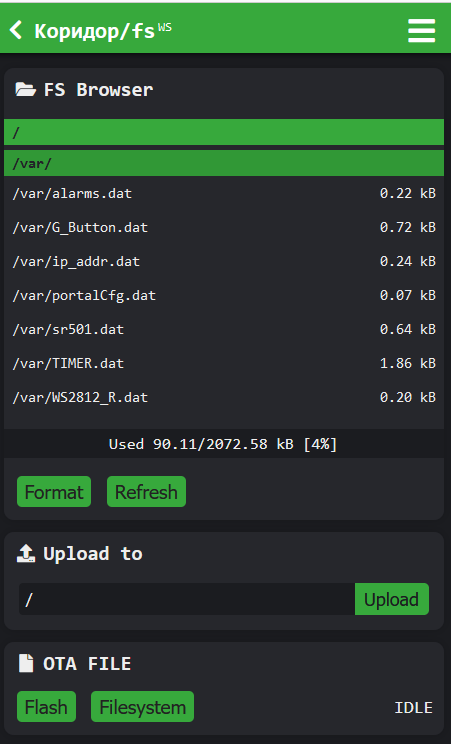

Обновление прошивки по сети

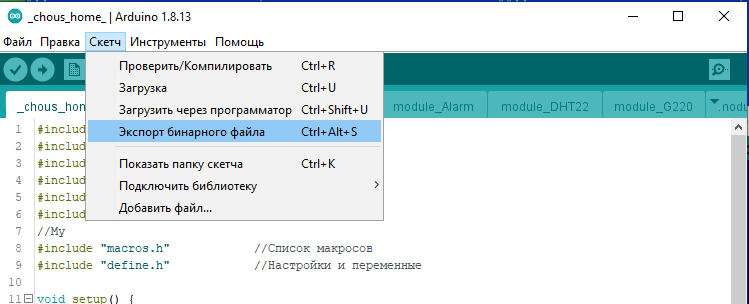

Компилируем прошивку в BIN файл и в меню устройства выбираем OTA FILE / FLASH

p.s. Для ESP-01 может не хватить места.

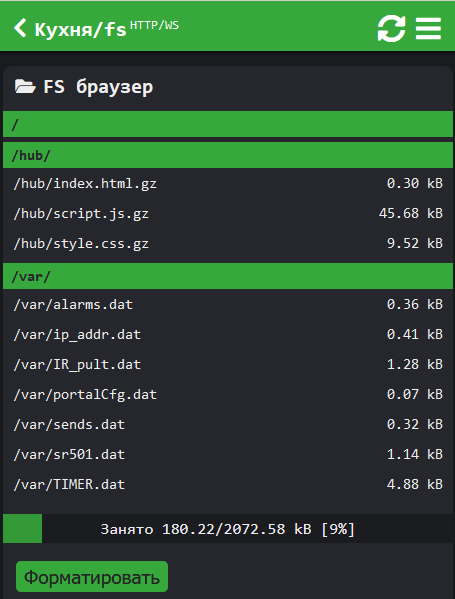

Добавление HTTP

в файле _chous_home_.ino перед подключением библиотеки GyverHub.h

//#define GH_INCLUDE_PORTAL // включить сайт в память программы, ~50кБ (не нужно загружать файлы в память) (для esp)
#define GH_FILE_PORTAL // включить сайт c flash памяти папка /hub/
#include <GyverHub.h>

p.s. Для ESP-01 может не хватить места на flash. Укажите при компиляции Flash size: хотя бы 256

Переменные и простые выражения

При передаче параметров пожно использовать переменные и простые математические выражения.

Встроенные переменные

HH - Часы
MM - Минуты
DY - День недели
RND,0,10 - Случайное число от 0 до 10
RND,10,50 - Случайное число от 10 до 50
RND не поддерживает матемтические выражения

Модульные переменные

H - Влажность
T - Температура
EFF - Текущий эффект
BRI, SPD, SCA - Яркость, скорость, масштаб
CLR - Текущий цвет по vhs
VOL - Текущая громкость
SR501 - состояние дотчика движения (0/1)
PWM - Текущее значение первого в списке ШИМ сигнала

Порядок действий в выражениях

1) Подставляются значения переменных
2) Считается RND
3) Расчитывются условия >, < , = (результат 0 или 1)
4) Считается % - остаток от деления
5) Выполняются умножение и деление
6) Выполняются сложение и вычитание

Примеры

Для кнопок ИК пульта для изменения яркости можно использовать
BRI BRI+BRI>50*5+1 для увеличения яркости
BRI BRI-BRI>50*5-1 для уменьшения яркости
Задать цвет от синего до красного в зависимости от температуры от 10 до 60
CLR 135+T*2
при температуре 60 цвет будет 255 - красный, а при температуре 80 - 295 - или 40 уже получится оранжевый.

Изменения в прошивке

04.02.2024

Стартовая версия.

05.02.2024

в модули rele,шим,sr501 добавлен дополнительный ответ на GET
PWM 0 IS 1023
SR501 IS ON
RELE 0 IS OFF
для использования в модуле Timer

10.02.2024

в модуле module_WS2812_1D.ino добавлено количество эффектов.

17.02.2024

Добавлен модуль матрицы module_WS2812_2D.ino. В модуле Таймера добавлено условие периода времени выполнения команд.

19.02.2024

В модуле module_WS2812_1D.ino добавлено количество эффектов.

24.02.2024

Добавление модуля управления MP3 DFPlayer.

16.03.2024

Переход на новую версию GyverGub.
Добавлена возможность использовать переменные времени и текущего состояния.
Для примера можно задать яркость в зависимости от времени.
BRI MM*4+10
BRI BRI-5
Добавился доступ по HTTP.

14.04.2024

Исправлены ошибки
Добавил возможность перевода формулы в значение до отсылки команды (для совместимости с GyverLamp)
например
команда EFF RND,2,30 отсылает EFF RND,2,30 и модуль сам распознает, что ему прислали.
команда EFF %d@RND,2,30 высчитывает значение RND,2,30, (например получилось 15) и отсылает EFF 15
знак @ - это разделитель. перед ним команда. Вместо %d подставится значение формулы после знака @
Яркость утром в зависимости от минут, чем позже, тем ярче:
для устройств chaos_home
BRI ММ*4
BRI %d@ММ*4
для устройств Gyver Lamp
BRI %d@ММ*4
Яркость вечером в зависимости от минут, чем позже, тем темнее:
для устройств chaos_home
BRI 250-ММ*4
BRI %d@250-ММ*4
для устройств Gyver Lamp
BRI %d@250-ММ*4

20.04.2024

Добавлена передача состояния основных переключателей, слайдеров, температуры, влажности, движения на mqtt сервер.

21.04.2024

Оптимизорован алгоритм общения модулей с mqtt сервером

28.04.2024

Доработан модуль module_WS2812_2D.ino
Добавлена возможность рисования на матрице.
Добавлена возможность выбора цвета у Алисы.

29.04.2024

Для корректной связки mqtt - элемент необходимо хотя бы раз создать его в bilder.
Например, для обращения к Color надо хотя бы раз зайти в меню, где есть Color.
Основные элементы управления WS2811_D2 вынес на главный пульт, что бы все элементы, к которым обращается Алиса, создавались после перезапуска сразу.

01.05.2024

Рисование вынесено в отдельный пункт меню.
в define.h добавилась команда
#define WS2812_PAINT "?"
К рисованю добавиласть возможность сохранение в 24-хбитный BMP файл, просмотр и удаление файлов.
Добавилось 3 новыйх эффекта:
Нексус
Иcтoчник
Рисунки - Просмотр по циклу рисунков BMP.
p.s. Рисунки должны быть 24-битными и не более 25 по ширине.

06.05.2024

Добавлен эффект "Одуванчики"
Добавлена настройка режима "Рассвет"
Для связи с Алисой скорость перенесена на главный "Pult"

16.06.2024

Добавлен эффект "Рыбки"
Добавлены виртуальные умные кнопки для управления устройствами Алисы, не являющиеся устройствами хаос дома.

23.07.2024

Исправлена ошибка, когда esp запускается до загрузки WiFi модема и уходит в портал.
Добавлена работа с радиопультами 433, модуль приемника и модуль передатчика.

09.08.2024

Проект адаптирован под ESP32.

11.08.2024

Испралены ошибки, вызывающие crash на ESP32.
Добавлен module_TX_IR.ino IR Transiver для передача ИК сигнала на приемник, например телевизор.
мзменения в define.h

#define str_modul "⚡;☵;🌈;⏱;🔊;➿;⭕"
#define hlp_modul "Модули - Реле ШИМ WS2812 Timer MP3 TX_433 TX_IR"
//--------------------------------------------------------
// модуль module_TX_IR.ino
// #define TX_IR_PIN (14) // GPIO14
