Схема
192.169.100.205 ESP2811 с подключенным к нему датчиком движения и мосфетом, управляющим яркостью светодиодной ленты
192.169.100.206 ESP-01S с модулем Rele, к которому подключена гирлянда с фонариками.
цель - зажигать фонарики при максимальной яркости светодиодной ленты устройства 192.169.100.205.

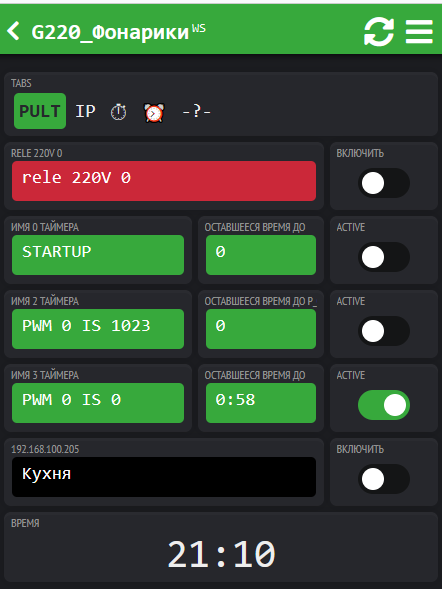

Нстраивается через модуль Timer
![]() |
![]() |
![]() |
![]() |

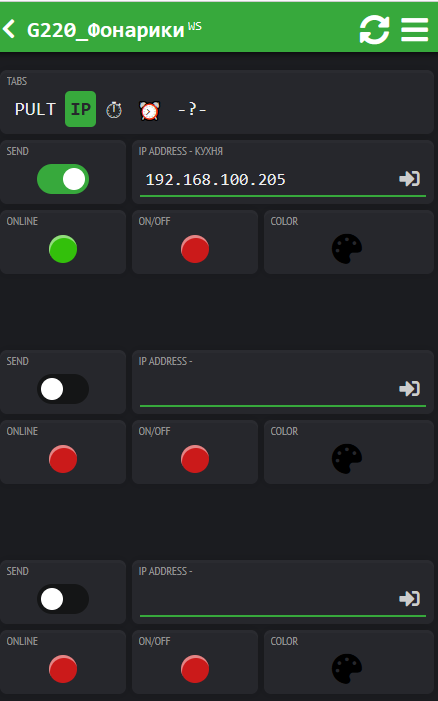

На устройстве 192.169.100.206 (G220_Фонарики) в закладке IP вносим IP адес опрашиваемого устройства (192.169.100.205).
В закладке Таймера создаются 2 таймера (у меня 2-й и 3-й), задаются имена PWM 0 IS 1023 и PWM 0 IS 0, соответствующие максимальной и нулевой яркости.
указываются условия.
Выбирется куда отсылать команды: модкль реле и модуль Timer

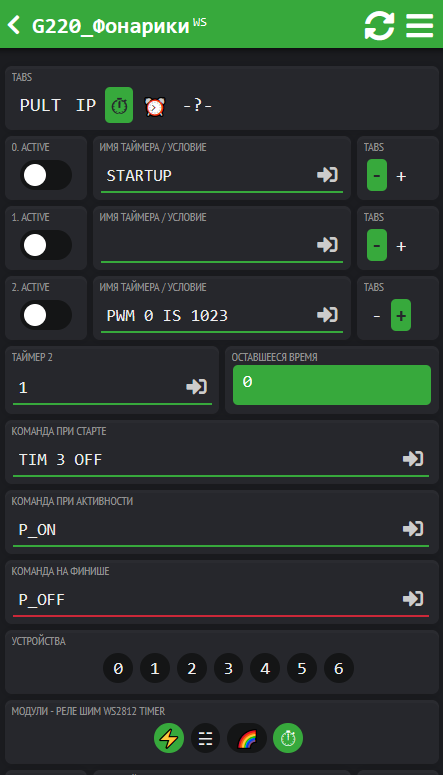

при запуске 2-го таймера он выключает 3-й TIM 3 OFF, посылает постоянно P_ON, после окончания (указана 1 минута) посылаетP_ON. Раз в секунду фонарики опрашивают кухню и получая пакет PWM 0 IS 1023 перезапускает 2-й таймер.

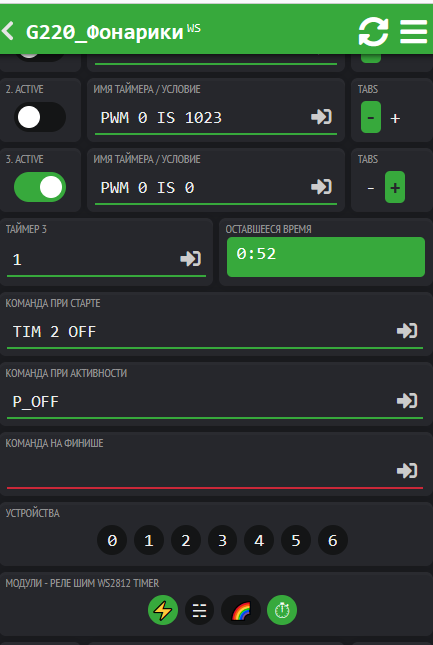

при запуске 3-го таймера все в обратном порядке
p.s. ошибки в сценарии приблизят Вас к хаосу.аппаратура Android Arduino Программирование Умный сетевой хаос дом
