Создание умной сети хаос дома

Сценарий с включением подсветки от датчика движения с учетом времени дня и с возможностью включить ее с пульта для Умного сетевого хаос дома

Спонсор этой страницы:

Схема

192.169.100.205 ESP8266 с подключенным к нему датчиком движения? мосфетом, управляющим яркостью светодиодной ленты и ИK (IR) модулем.

192.169.100.206 ESP-01S с модулем Rele, к которому подключена гирлянда с фонариками.

Цель

Включать подсветку ночью с яркостью 10, а днем с максимальной - 1023.
Гасить подсветку с задержкой после включения.
Добавить IK пульт, с которого можно включить подсветку в любое время.

Настраивается через модуль Timer

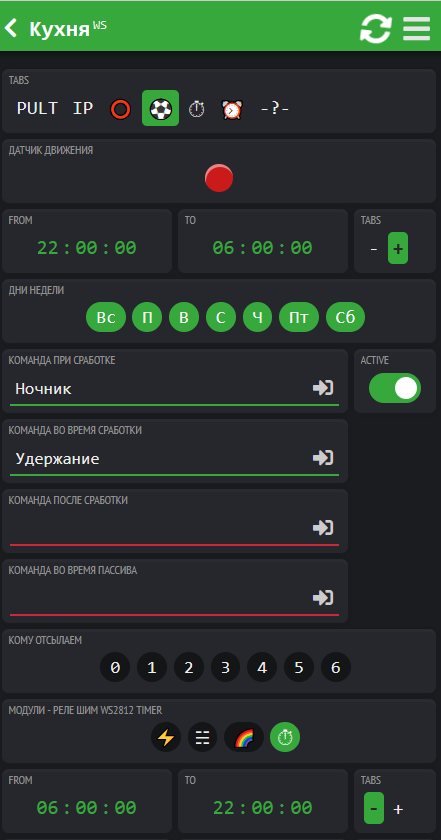

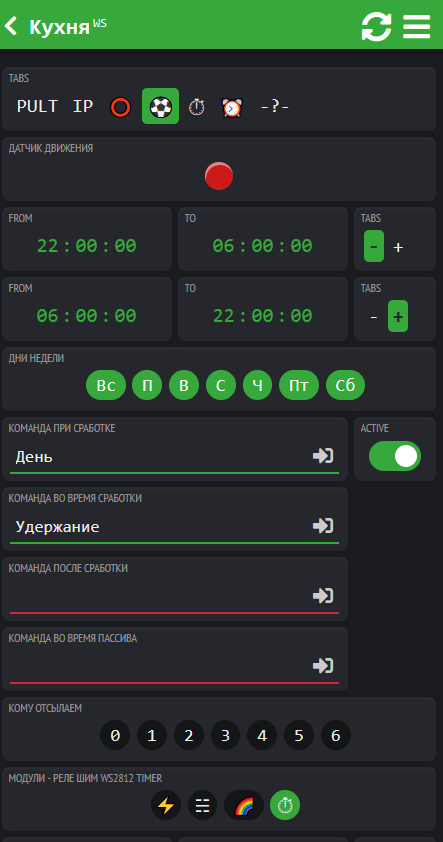

В закладке датчика движения создаются два события, на ночное время и на дневное время в которых вписываются события Ночник, День, Удержание, Которые отправляются в модуль Timer.
Не забываем указывать дни недели.

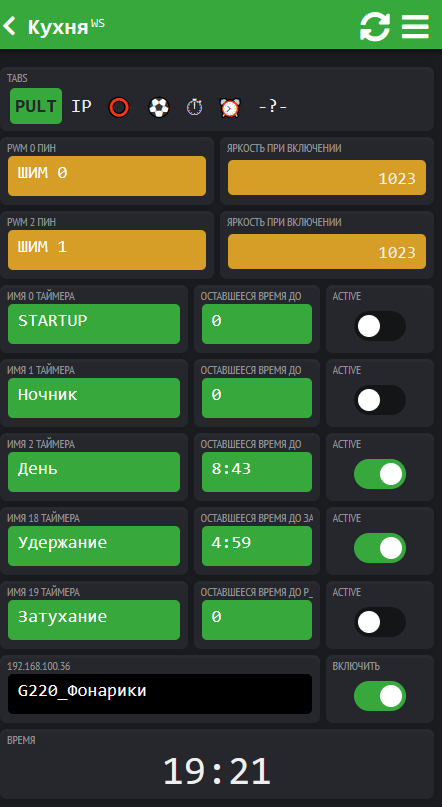

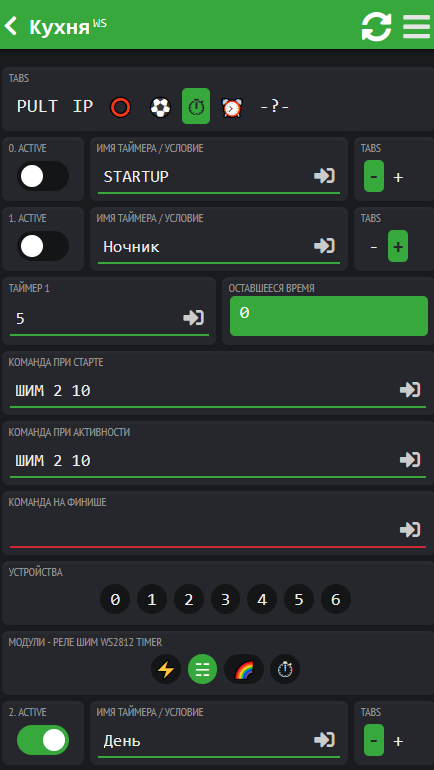

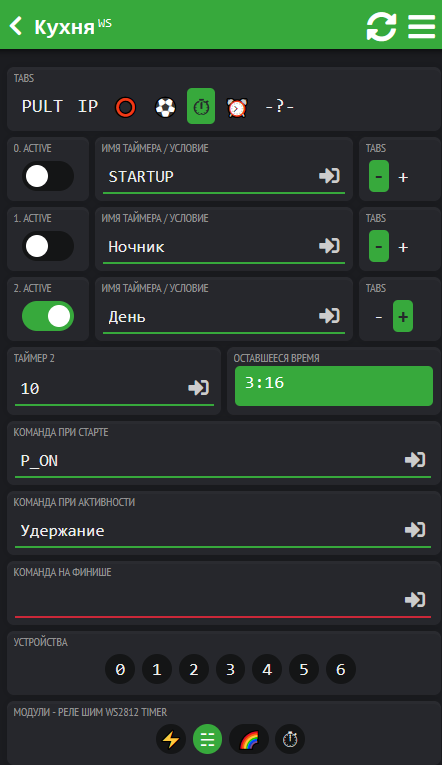

В закладке Таймера создаются Таймеры Ночник на 5 минут, День на 10 минут и Удержание на 5 минут.

Когда сработал датчик движения, запустился Timer Ночник или День в зависимости от времени и дня недели.
Пока датчик движения активный, перезапускается Timer Удержание, по окончании которого он выключит подсветку.

В модуле IR на сигнала с пульта (на код одной кнопки прописано 2 события):
Запустить Таймер День на 10 минут и отключить Таймер Ночник.
Если датчик движения не будет активным, то со временем отработает Таймер Удержание и выключит подсветку. (итого свет будет гореть минимум 15 минут)

p.s. ошибки в сценарии приблизят Вас к хаосу.
