Модуль RELE для Умного сетевого хаос дома

Спонсор этой страницы:

Модуль Rele

Типы модулей

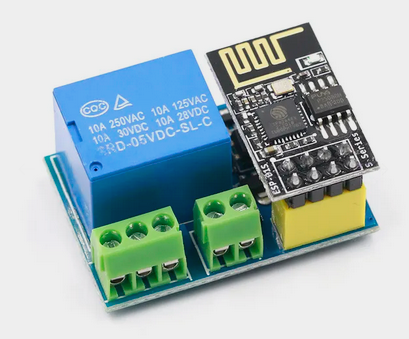

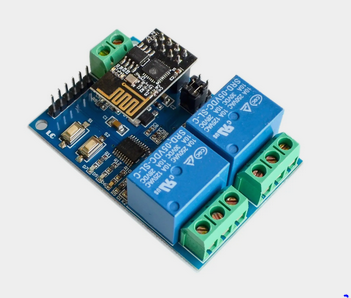

Модули бывают с разъемом для ESP-01 (ESP-01S) одноканальные и двухканальные.

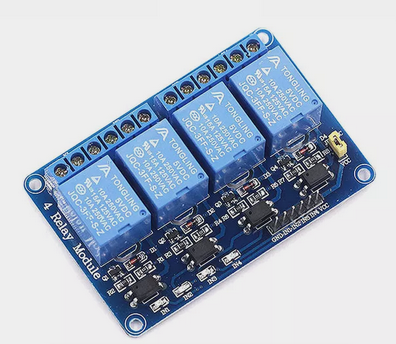

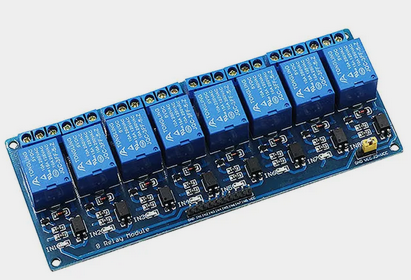

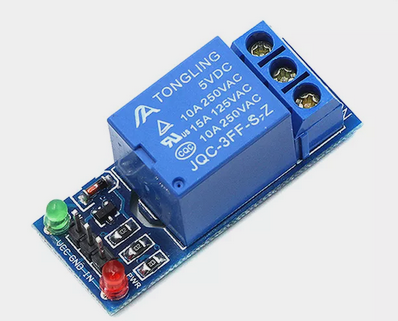

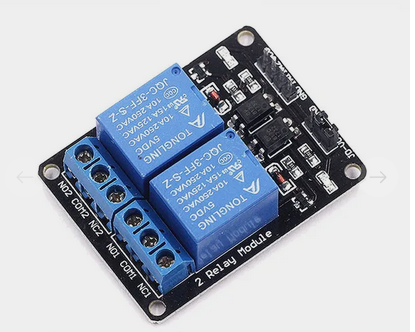

Модули бывают отдельные. Одноканальные и двухканальные .. восьмиканальные.
При подключении к ESP, с учетом того, что cигнал 3V, подключайте питание так же на 3V

Подключение и настройка

в файле define.h

//--------------------------------------------------------
// модуль module_G220.ino
#define RELE_PIN (1U) // Количество реле
// Список пинов, к которым подключается реле в module_G220.ino
// Для ESP-01 Пин 0 - GPIO0, 2 - GPIO2 {0} , {0,2}
// 1 - {0}; 2 - {0,2}
uint8_t pin_220[RELE_PIN]={12U};

RELE_PIN - количество реле
uint8_t pin_220[RELE_PIN]={12U}; список pin для управления

Управление

Реле принимает команды:
P_ON - включить все реле
P_OFF - выключить все реле
RELE 0 ON - включить реле 0
RELE 1 OFF - выключить реле 1
Если номер реле больше или равен количеству действует на все
GET запросить статус. В ответ получим, например, RELE 0 IS ON

Состояние

Состояние на закладке Pult, где можно его включить или выключить.

mqtt топики

Топик управления
MyDevices/b5e40896/ID/set/sw_rele0
Топик состояния
MyDevices/hub/b5e40896/get/sw_rele0
b5e40896 - ID устройства, см Info

В зависимости от количества реле sw_rele0, sw_rele1, sw_rele2 и т.д.
