Модуль приёмника 433 для Умного сетевого хаос дома

Спонсор этой страницы:

Модуль 433

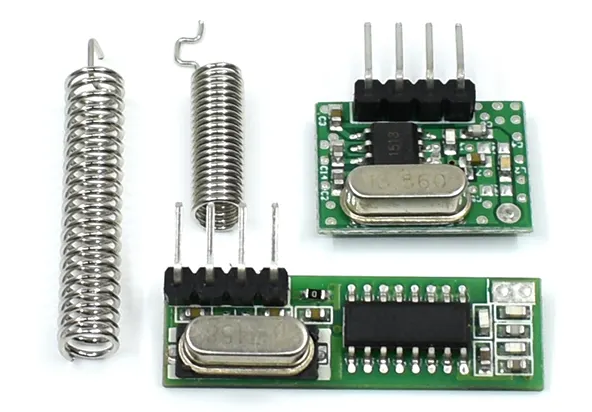

модуль приемника (WL101-341 / RX470-4)
модуль передатчика (WL102-341)

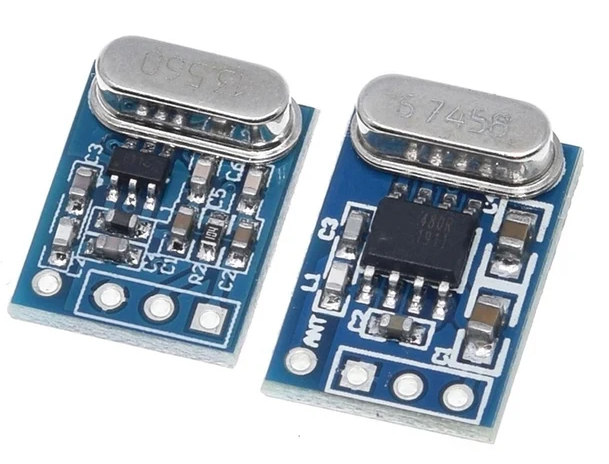

модуль приемника SYN480R
модуль передатчика SYN115

Питание модуля RX - 5V, данные от 2V до 5V
Питание модуля TX - 3.3V, данные 2V до 3.6V

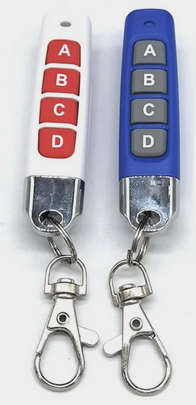

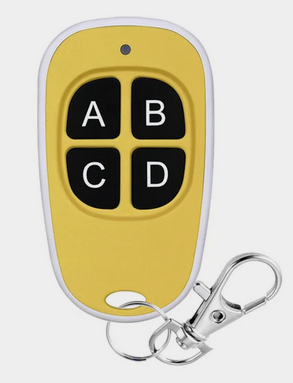

Пульты 433

В Виде пульта может быть брелок или выключатель с батарейкой, в любом удобном месте.

Подключение и настройка

в файле define.h

//--------------------------------------------------------
// модуль module_RX433.ino
#define RX433_PIN (D1) // для Wemos Пин D1 для ESP-01 - 2 - GPIO2
// Максимальное количество команд (кнопок на 433 пультах). Если пультов много, добавляйте
#define MAX_RX433 (15U)
#define RX433_MENU "?"
#define RX433_delay 1000 // ограничение 1 секунда между одинаковыми командами при отключенном повторе

RX433_PIN - номер pin, куда подключен приемник 433. для отключения модуля, закоментировать.
MAX_RX433 - количество событий в управлении (возможное количество кнопок).

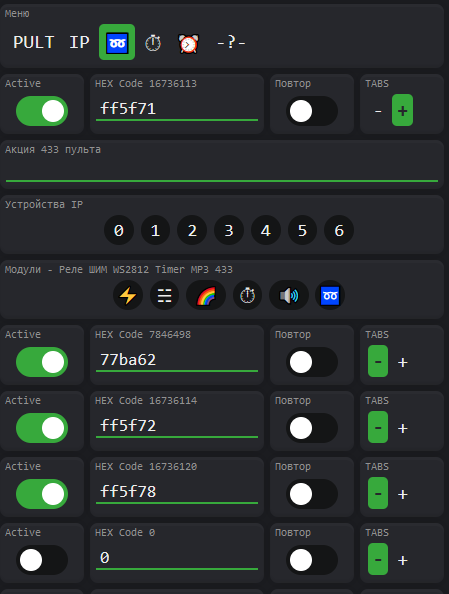

Управление

Активируется

Вносится код кнопки в HEX формате, либо задается значение 0 и активируется пультом. В ячейку запишется код кнопки с пульта.

Для избежания дребезга, (кнопка работает как переключатель), повторный прием кода, равному предыдущему, обработается через RX433_delay миллисекунд.

Если кнопка используется как регулятор громкости, скорости... и требует удержания, включите Повтор.

Вписываем команду в Акция пульта

Указываем, каким соседям и на какие модули ее будем отправлять.
