Создание умных гирлянд - матриц на елку или окна и Гайвер ламп и объединение их в одну сеть с использованием прошивки умного Хаос дома.

Спонсор этой страницы:

Описание проекта

Проект описывает возможность объединения до 17 гирлянд или ламп в одну сеть (одна главная и 16 соседей) с возможностью менять эффекты на всех гирляндах или лампах одновременно, выполнять сценарии по времени, управляться с пульта, смартфона, умного дома Алиса, реагировать на движение и так далее.

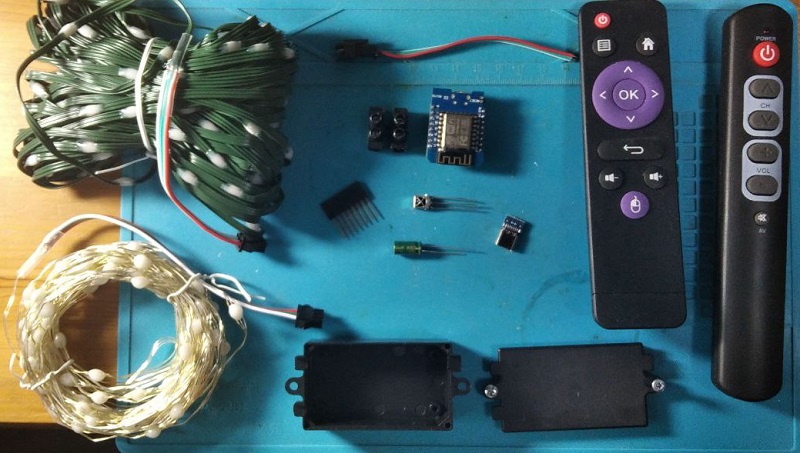

Материалы

ESP-8266 по количеству планируемых гирлянд или ламп.
Гирлянды, ленты или матрицы ws2812B 5v, метраж по необходимости.
Разъемы USB-C для подключения зарядки от смартфона или блока питания.
Коробочки.
Зарядные устройства или блоки питания 5V и минимум 2А.

Дополнительные материалы при необходимости:
ИК приемник и ИК пульт, один комплект на комнату, в которой планируется использование.
433 приемник и 433 пульт, один комплект.
Кнопка.
Датчик движения, один комплект на комнату, в которой планируется использование.
Конденсатор (необходим при использовании ИК или 433 приемников для снижения помех).

Пульт выбирался красивый и недорогой.

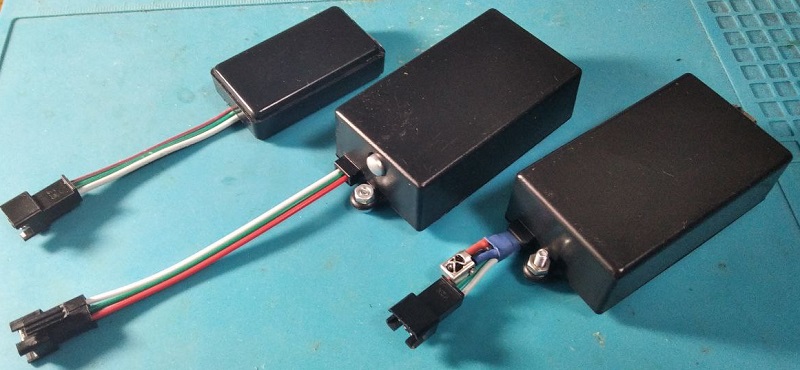

Примеры гирлянд

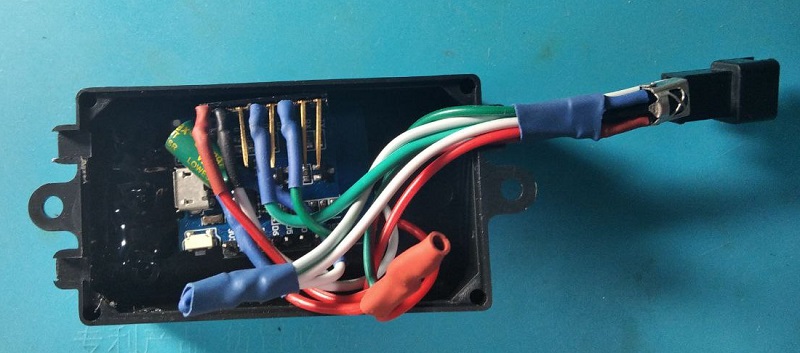

Сборка

Пример с ИК приемником.

Файл с прошивкой


Умный сетевой хаос дом

esp8266
В случае использования ядра 3.1.2 обновить все модули до последнего, IRremoteESP8266 понизить до 2.7.20
В случае использования ядра 2.7.4 WebSockets понизить до 2.4.0, IRremoteESP8266 понизить до 2.7.20

esp32
IRremoteESP8266 установить последнюю 2.8.6

Настройка и прошивка

в файле define.h выбираем и настраиваем модули

// модуль WS2812
#define WS2812_PIN (D3) //
#define WS2812_MENU "?"
#define WS2812_PAINT "?"
#define COLOR_ORDER (BGR) // порядок цветов на ленте. Если цвет отображается некорректно - меняйте. Начать можно с RGB
// 1 - лента, 2 - матрица
#define WS2812_D 2 // module_WS2812_1D.ino - 1, module_WS2812_2D.ino - 2

Подбираем порядок цветов:
У меня получилось на серебристой гирлянде RGB, на темной BGR
На матрице 16x16 - GRB


Оставляем модули Таймера и Будильников.

// модуль module_Alarm.ino
#define MAX_ALARMS 5 // Максимальное количество будильников
#define ALARM_MENU "?"
// модуль module_Timer.ino #define MAX_TIMER 15 // Максимальное количество таймеров
#define TIMER_MENU "?"


При необходимости дополнительно подключаем модули:

ИК приемника;

// модуль module_IR.ino
#define IR_PIN (D1) // для Wemos Пин D1 для ESP-01 - 2 - GPIO2
// Максимальное количество IR команд (кнопок на пульте). Если пультов много, добавляйте
#define MAX_IR (15U)
#define IR_MENU "?"


433 приемника;

// модуль module_RX433.ino
// #define RX433_PIN (D1) // для Wemos Пин D1 для ESP-01 - 2 - GPIO2
// Максимальное количество команд (кнопок на 433 пультах). Если пультов много, добавляйте
#define MAX_RX433 (15U)
#define RX433_MENU "?"
#define RX433_delay 1000 // ограничение 1 секунда между одинаковыми командами при отключеном повторе


Сенсорные Кнопки.

//#define BTN_PIN (4U) //D2
#define BTN_MENU "?"
#define MAX_G_Button 10 // Максимальное количество действий


При необходимости в module_GButton.ino настройте тип кнопки.

Датчика движения.

// модуль module_SR501.ino
//#define SR501_PIN (13U) // Датчик движения
#define MAX_SR501 (5U) // Количество событий
#define SR501_MENU "?"


Остальные модули отключаем.

Если планируете управлять гирляндами из умного дома Алиса, впишите данные mqtt сервера:
Я настраивал через wqtt.ru.
в файле _chous_home_.inoв void setup() добавляем подключение к серверу по порту, указанному в брокере

hub.mqtt.config("m3.wqtt.ru", 10345, "user_XXXXXX", "PPPPPPPPPP");

p.s. сервер может быть m3.wqtt.ru, а может быть и m6.wqtt.ru.

Доступ к файловой системе esp8266

В папке, куда установлен Arduino найдите или создайте папку tools.
скопируйте туда папку ESP8266LittleFS со всем содержимым.
После перезапуска в инструментах появится ESP8266 LittleFS Data Upload.

Настройка управления по http протоколу.

в файле _chous_home_.ino

#define GH_FILE_PORTAL // включить сайт c flash памяти папка /hub/

в папке data/hub лежат файлы для web сервера.

Первый запуск

При первом запуске появится точка доступа ESP Config при подключении к которой будет предложено ввести имя и пароль сети.
Данные будут записаны в var\portalCfg.dat
В дальнейшем файлы настроек можно подкладывать в новые проекты.
В случае, если esp по какой то причине не нашла сеть, так же запускается точка доступа ESP Config, при этом каждые 5 минут esp пытается подключиться к старой точке доступа.
Например после пропадания питания в квартире ESP загружается до WiFi модема.

Управление со смартфона и компьютера

Управление возможно по http://ip esp
Через приложение Алекса Гайвера GyverHub
Через сайт http://hub.gyver.ru/

Подключение к Алисе

Управление Умным сетевым хаос домом с помощью Алисы через сервер wqtt.ru

Управление с пультов

ИК Пульт
433 Пульт
Датчик движения
Сенсорная кнопка

Список команд для ws2812
Команды можно посылать по IP на другие гирлянды/лампы.

Сценарии

Сценарии могут быть как и Алиса, так и сценарии Хаос дома

Для примера:
Выбираем главную гирлянду, куда подключен пульт.
В закладке IP на добавляем IP адреса других гирлянд.
В закладке Таймеров создаем таймер Цикл, указываем время сменяемости эффектов, например 1 минута.
Команда при старте EFF %d@RND,2,37 запустить случайный эффект с номером от 2 до 37.
Команда при активности CLR %d@CLR+1 каждую секунду увеличивать цвет на 1.
Команда на финише Цикл сменить эффект.
Указываем на какие IP отправляем.
Указываем модули назначения WS2812 и Timer.

Запуск и остановка сценариев по времени

Запуск сценария осуществляется посылкой названия сценария, например Цикл в модуль Timer.
Остановка сценария осуществляется посылкой названия сценария и OFF, например Цикл Off в модуль Timer.
Команда P_OFF, отправленная в модули назначения WS2812 и Timer выключает гирлянду и останавливает все сценарии.

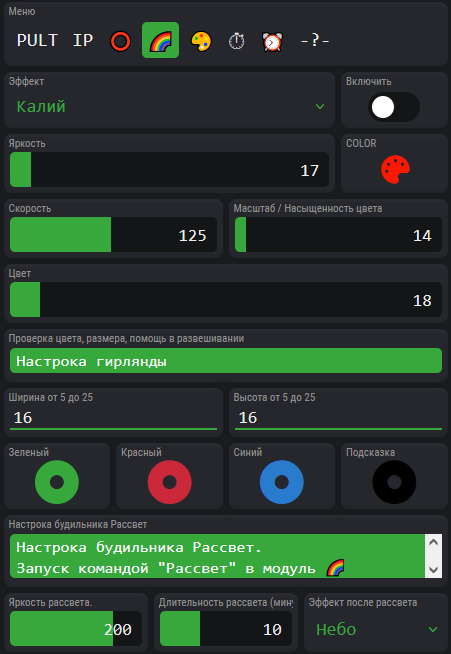

Настройка высоты и помощь в развешивании

Указываем высоту и ширину матрицы - гирлянды
Кнопки цветов для проверки корректности выбора параметра
#define COLOR_ORDER (BGR) // порядок цветов на ленте. Если цвет отображается некорректно - меняйте. Начать можно с RGB

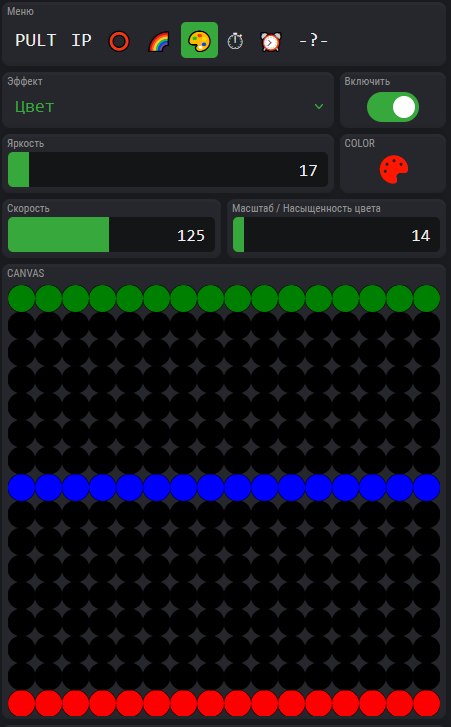

Кнопка Подсказка зажигает верхнюю, среднюю и нижнюю строку, оказывая помощь в развешивании.


Хорошего Нового года!
