Создание умной сети хаос дома

Переделка обычной люстры в умную люстру с подключением к Алисе с использованием прошивки умного Хаос дома

Спонсор этой страницы:

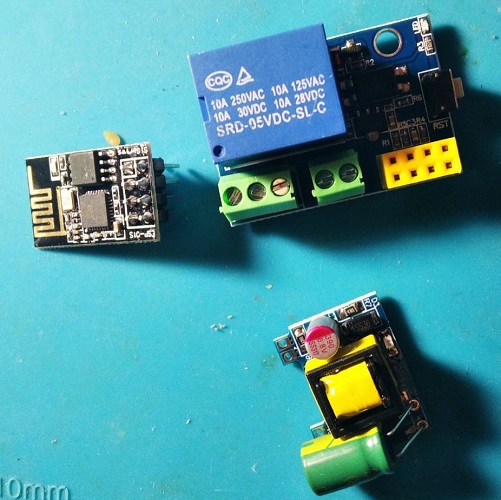

Материалы

ESP-1 с реле модулем и питание AC-DC 5V
Бюджет проекта до 3$

Схема

Прошивка

Умный сетевой хаос дом
При прошивке указываем плату Generic ESP8266 Module
и Flash Size выделяем 256KB для http интерфейса и сохранения настроек

Подключение и настройка

в файле define.h

//--------------------------------------------------------
// модуль module_G220.ino
#define RELE_PIN (1U) // Количество реле
// Список пинов, к которым подключается реле в module_G220.ino
// Для ESP-01 Пин 0 - GPIO0, 2 - GPIO2 {0} , {0,2}
// 1 - {0}; 2 - {0,2}
#define RELE_PINS {0}

Я оставил 5 будильников и 5 таймеров, на всякий случай.
Остальные модули отключил.
Выполняем настройку для подключения к wqtt.ru
Доступ к элементам Умного сетевого хаос дома из Интернет через mqtt сервер WQTT.RU

p.s. сервер может быть m3.wqtt.ru, а может быть и m6.wqtt.ru.

Топик управления
MyDevices/ID устройства/ID/set/sw_rele0

Топик состояния
MyDevices/hub/ID устройства/get/sw_rele0

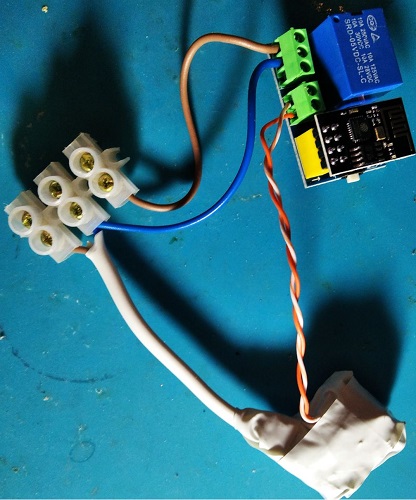

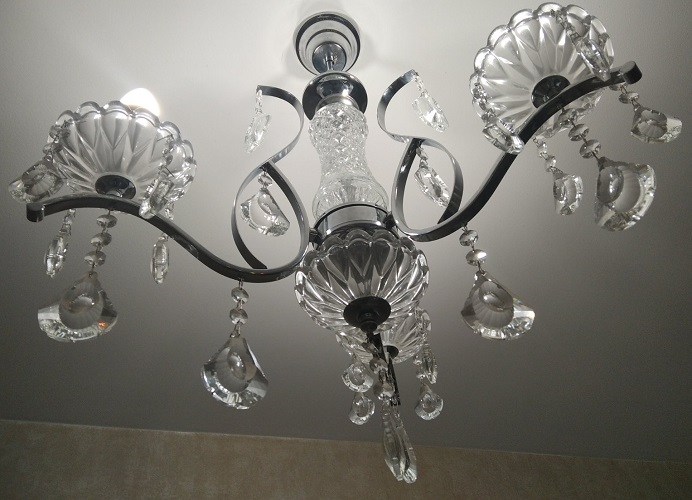

Сборка и монтаж

Подключение к Алисе Управление Умным сетевым хаос домом с помощью Алисы через сервер wqtt.ru

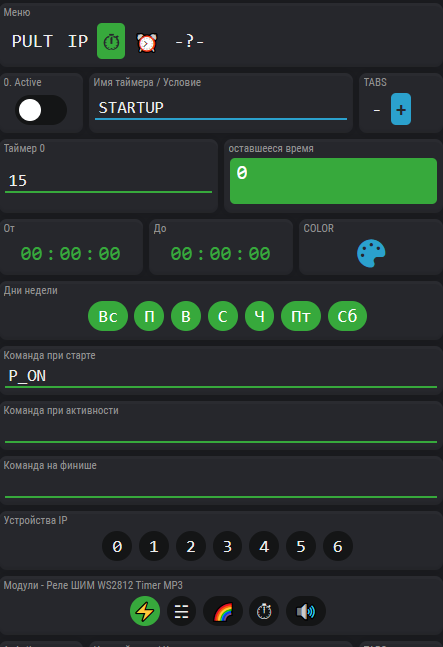

Настройка действия при подаче питания

По умолчанию при подаче питания реле будет включаться, а потом искать интернет и т.д.
Действие при включении можно вписать в таймер в событие STARTUP, указав P_ON или P_OFF и направив на модуль реле.

Сценарии

Сценарии могут быть как и Алиса, так и сценарии Хаос дома
