Возникла идея выделить внутренние телефонные номера на удалённые офисы. На этот раз приобретён Gigaset c610a IP. Далее, мы рассмотрим как можно изпользовать данный аппарат в реальности.

Спонсор этой страницы:

Пункт 1 распаковка

Комплект поставки

  • DECT блок черный, с блоком питания 9 В
  • Трубка черная глянцевая
  • Зарядный стаканчик с блоком питания
  • патчкорд,
  • линейный шнур,
  • краткая брошюрка по настройке.
  • CD диск с инструкцией
Описание и инструкцию по настройке была на CD диске

Телефон приобретен в магазине Никс за что им большое спаибо.

Включение.

Ну тут в общем все несложно.
Включили основной блок, подключили телефонную линию и локалку.
Вставили аккумуляторы в трубку, убедились, что трубка увидела базу.

Определение IP адреса телефона.

По умолчанию телефон берет адрес по DHCP.
Берем трубку, заходим в menu / Settings / System / Local Network
Там мы можем прописать статический адрес, либо посмотреть, какой адрес выдался динамически.
Также можно кратковременно нажать кнопку поиска трубки на базе. При этом на экране трубки высветится IP адрес базовой станции.

Подключение дополнительных трубок

Как оказалось, так как система DECT более-менее стандартизирована, трубки можно подключать любые. Для примера подключил старенькую трубку Panasonic KX-A143RUB.
Единственное на ней не определяется номер входящего. Скорее всего какие-то фичи на разных трубках могут быть недоступны.
По мере подключения трубок, буду писать их модели.

Настройка базы.

Посмотрев на трубке IP адрес, заходим на него через WEB интерфейс.

Первое неудобство. Язык английский, и при каждой смене языка подтягиваются необходимые библиотеки из интернета.
Я переключин на русский, поэтому все картинки буду делать с русского меню.

login и пароль Gigaset c610a IP

Пароль (PIN-код) по умолчанию 0000

Первое, сменил в конфигурации динамику на статику, а то не удобно после перезагрузки искать каждый раз устройство по новому IP.

Зайдя в Телефония / Соединения убедился в возможности конфигурирования до 6 SIP провайдеров.

Настройка SIP на CISCO

Более подробно настройки cisco описаны в статье запуск голосового шлюза . Остановимся только на донастройке.

voice class codec 1
  codec preference 1 g711alaw
  codec preference 2 g711ulaw
  codec preference 3 g729r8
!
voice register dn 111
  number 6111
  allow watch
!
voice register dn 112
  number 6112
  allow watch
!
voice register pool 11
  id mac 7C2F.804C.1234
  number 1 dn 111
  voice-class codec 1
  username 6111 password 6111
  no vad
!
voice register pool 12
  id mac 7C2F.804C.1234
  number 1 dn 112
  voice-class codec 1
  username 6112 password 6112
  no vad

Заводим 2 номера и регистрируем 2 аппарата с одинаковым mac адресом. (7C2F.804C.1234 - mac адрес телефона)

Настройка SIP на Gigaset C610A IP

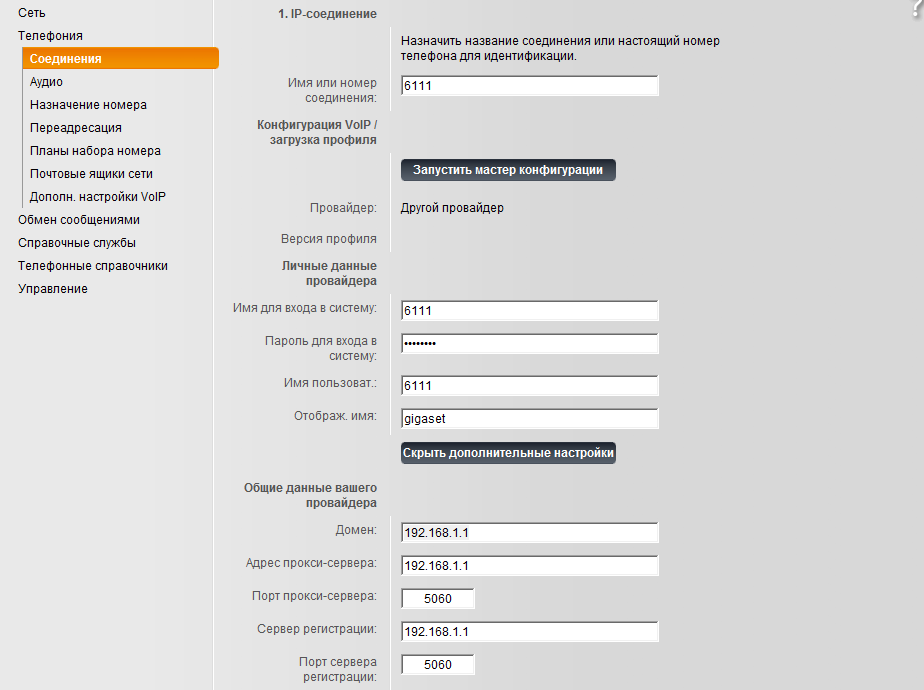

Заходим в Телефония / Соединения и выбираем IP1

Настройка SIP Gigaset c610a IP

Аналогично настраиваем IP2 на номер 6112

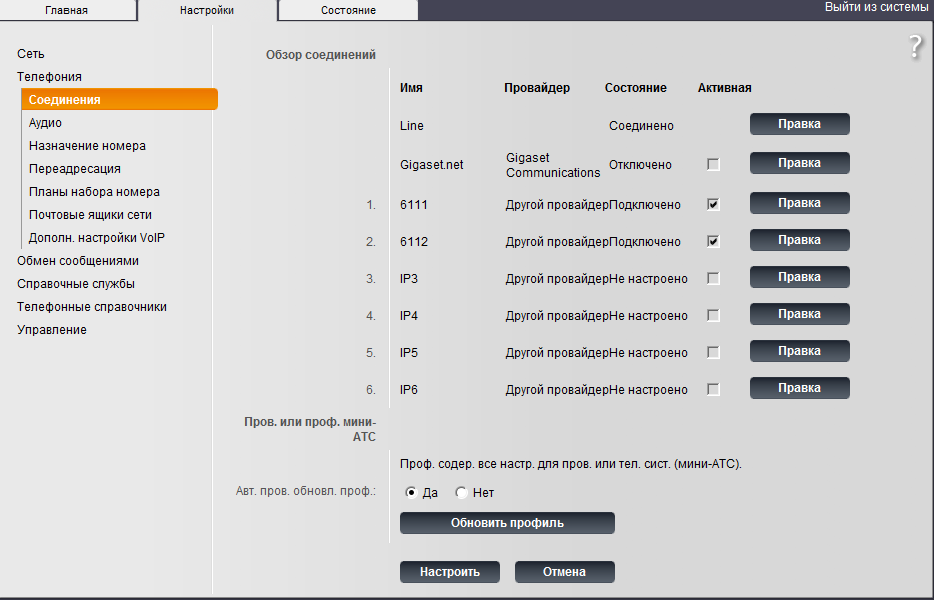

Убеждаемся, что напротив IP соединений появилась надпись подключено. (Надпись может проявится не сразу. Просто через секунд 10 обновите экран.)

Там же в Line указываем тоновый или импульсный набор в зависимости от линии

Настройка SIP Gigaset c610a IP

Привязка номеров к трубкам.

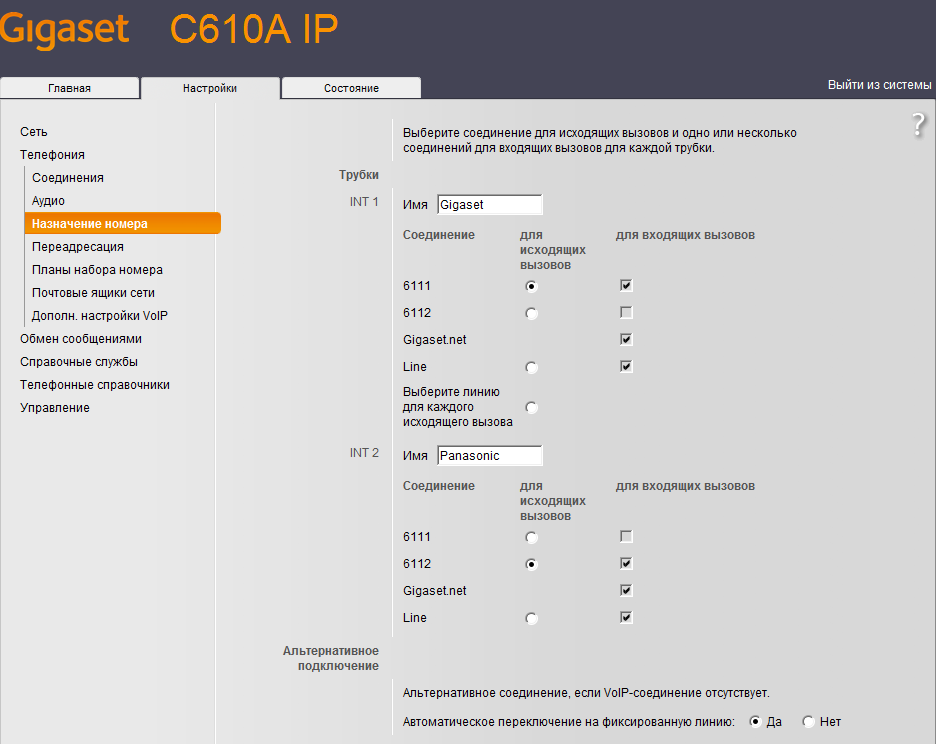

Заходим в Сеть / Назначение номера и прописываем правила входящих и исходящих вызовов.

Назначение номеров Gigaset c610a IP

Таким образом про входяжем звонке из города будут звонить обе трубки, хотя каждая имеет свой собственной номер для звонков по внутренний связи.
При необходимости можно подключить 6 трубок и привязать каждую к своему номеру. Единственное ограничение - 3 одновременных разговора.

Организация выхода через городскую линию.

В связи с тем, что в gigaset нет замены цифр при наборе настроить аналогично Voicecom-90 или Grandstream HT-503 выход на линию через 9 не получится.
После некоторых эксперементов (учитывая, что телеком игнорирует #) получилость организовать выход на линию через #

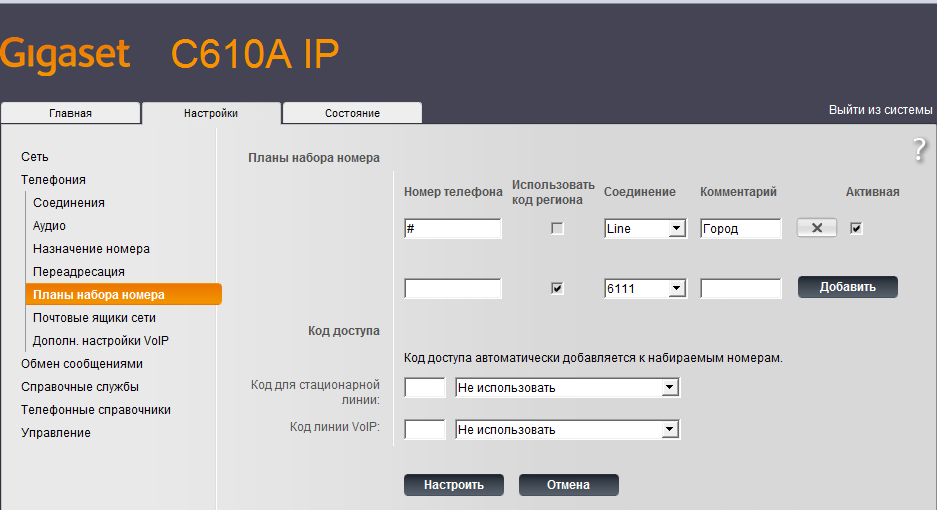

Настройка dial plan

Так как это простой удаленный офис, то можно не извращаться, а просто указать, что при наличии вначале знака # выходить на линию.

Назначение номеров Gigaset c610a IP

На этом пока все, необходимые настройки выполнены.
Удачи в настройках.

Cisco Systems VoIP Gigaset

Пожалуйста, оцените и ВЫ эту статью:

Комментарии к статье:

  • 2013-03-22 13:10:14, Гость :

    А что такое ЛИНЕЙНЫЙ шнур, упомянутый в комплекте поставки?

    • 2013-03-23 04:40:21, 123 :

      Обычный шнур с вилками RJ11 для подключения базы к телефонной сети.

      • 2013-03-23 06:26:05, Гость :

        То есть в простонародии - обычный телефонный шнур?

        • 2013-03-23 15:34:09, 123 :

          в общем да. Просто раньше обычные телефонные шнуры оконечивались не джеками, а большими квадратными коробками с большими кватратными вилками. :)

  • 2013-03-23 06:25:30, Босс в пальто :

    Не совсем понял с логотипчиками. Гигасет - это что, новая торговая марка Сименса???

    • 2013-03-23 15:31:17, 123 :

      Да. 29 июля 2008 года Siemens AG и немецкая ARQUES Industries AG подписали соглашение о передаче 80,2 % акций Siemens Home and Office Communication Devices GmbH & Co. KG (SHC) компании ARQUES с 1 октября 2008 года [46]. Сумма сделки не разглашалась. 1 октября по завершении сделки компания SHC была переименована в Gigaset Communications GmbH.

  • 2013-04-01 09:54:33, 123 :

    выяснил нюансы выхода на внешнюю линию: # надо использовать на линиях с импульсным набором, а * на линиях с тоновым. Линии с импульсным игнорируют # а линии с тоновым воспринимают ее как управляющий символ. знак * это управляющий код перехода в тональный режим.

  • 2014-02-13 06:02:16, Антон :

    Здравствуйте!
    сделал все как в вашей инструкции. с трубки звонить могу и на внутренние и на городские номера, а на саму трубку (внутренний номер) звонок не проходит... и на экране трубки написано "Сбой регистрации у провайдера"

    3 дня убил уже...

    • 2014-02-13 09:14:16, 123 :

      zadarma и sipnet с 12/02/2014 из Беларуси недоступен.

      • 2014-02-13 09:31:02, Антон :

        мне надо зарегистрировать гигасет на моей циске, внешние провайдеры тут не при чем

        • 2014-02-13 10:10:58, 123 :

          Завтра буду на работе, посмотрю свой конфиг на 2811.
          В этой статье конфиг урезанный.
          более полный http://nettips.ru/article/zapusk_voicecom90-3.html

          Состояние VoIP соединений можно глянуть show dial-peer voice summary

          у cisco иногда регистрация даже без пароля проходит.

    • 2014-02-14 00:25:31, 123 :

      Еще раз перечитал проблему.
      Вопрос. при звонке с gigaseta на другой внутренний номер, например на softphone какой номер высвечивается?
      и еще. прошла ли регистрация на cisco? проверить можно командой show dial-peer voice summary

      • 2014-02-14 02:50:07, Антон :

        нет
        у меня Cisco 3925
        на нее подключены DECT телефоны KIRK по SIP (15шт)

        я хочу подключить еще такой же гигасет, как в этой интсрукции
        прописал настройки и а на рутере и в гигасете, как в этой инструкции

        в итоге с гигасета могу звонить в город и на внутренние номера. причем когда звоню на внутренний (115), номер гигасета определяется (113)
        когда с внутреннего (115) звоню на гигасет (113) - не рабоатет.
        на трубке написано "Ошибка регистрации у провайдера"

        регистрация на Cisco не прошла, я пробовал прописать ее руками
        dial-peer voice 113 voip
        destination-pattern 113$
        session protocol sip
        session target ipv4:10.0.101.18:5060
        dtmf-relay rtp-nte
        voice-class codec 1
        no vad

        гигасет рабочий - он стоял у меня дома с внешним провайдером (мтт) работал нормально

        • 2014-02-14 02:51:14, Антон :

          абзацы съедает, все в кашу не понятно наверное. можно написать вам на почту или скайп? я готов оплатить услуги настройки

          • 2014-02-16 09:27:06, 123 :

            c 3925 не работал, поэтому большую помощь не обещаю. Когда настраивал, все как то сразу заработало. dial-peer не прописывал. Использовал только для транка. Тем более, что мне cisco для телефонии не сильно понравилась и я перешел на Elastix.

            • 2014-02-16 23:01:12, Антон :

              а теоретически, изза чего гигасет может не зарегистрироваться сам на циске? при условии что он может звонить и его номер определяется - те циска его пускает звонить и в город и на внутренние номера

              • 2014-02-17 02:24:01, 123 :

                Я когда настраивал Nateks Voicecom заметил, что cisco регистрирует по MAC даже если я пароль на Voicecom не прописываю.
                Получается ситуация, когда гигасет знает, куда посылать пакеты, а cisco принимает анонимный трафик, а сама cisco не знает.
                при попытка сказать cisco секцией
                dial-peer voice 113 voip
                cisco пошлет пакет, но возможно гигасет не хочет принимать звонок с неизвестного источника.

                может ты в секции
                voice register pool 11
                не правильный MAC гигасета указал?

                sh arp | i 10.0.101.18

                Если все правильно, попробуй для прикола на гигасете пароль не прописывать.

                Если гигасет звонит, и слышно, то кодеки прописаны правильно.

                Ну в общем больше идей нету.

                • 2014-02-17 03:16:12, Антон :

                  подсказали мне как включить монитор регистрации

                  вот это что может означать?

                  Feb 17 09:09:43.691: VOICE_REG_POOL: Invalid destination pattern (t113)

                • 2014-02-17 03:46:09, Антон :

                  если на гигасете написать не тот пароль, в мониторе пишет что не может найти подходящий pool для контакта

                • 2014-02-17 04:17:19, Антон :

                  кажется настроил
                  посоветовали написать юзернейм и пароль как номер телефона
                  и все заработало ))

                  • 2014-02-17 05:12:23, 123 :

                    Прикольно.
                    наверно у меня поэтому сразу и заработал, так как я сразу вписал номер, username и пароль одинаково.
