Запуск голосового шлюза Voicecom92-3

На главную Cisco Systems VoIP Arduino маршрутизатор Беларусь Android Asterisk коммутатор Умный сетевой хаос дом Nateks Alcatel MTS Velcom Python Gigaset ZTE Grandstream Huawei админы шутят о сайте Zelax Allied Telesis D-Link Штрихкоды HP
Телефонные номера доступа sip операторов VitebskPets - инфопомощь животным в Витебске Телефонные коды городов и стран мира.

Рейтинг статьи: 2.781/5 Рейтинг 2.78 из 5Рейтинг 2.78 из 5Рейтинг 2.78 из 5Рейтинг 2.78 из 5Рейтинг 2.78 из 5 (32 голосов).

Возникла идея выделить внутренние телефонные номера на удалённые офисы. Для этой цели был приобретён голосовой шлюз VoIP Фирмы Nateks. Далее, мы рассмотрим как подключить и настроить данный аппарат используя Cisco 2811 в качестве сервера.

Спонсор этой страницы:

Пункт 1 распаковка

Комплект поставки

  • Шлюз черный, с блоком питания 12 В,
  • патчкорд,
  • линейный шнур,
  • краткая брошюрка по настройке.
Описание и инструкцию по настройке прислали поставщики

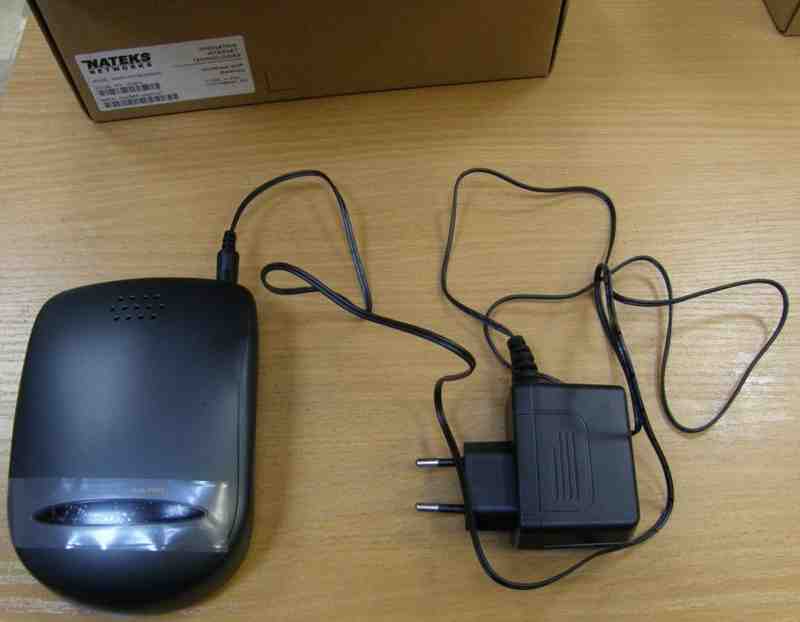

Распаковка голосового шлюза Voicecom92-3

Как и в любой организации, бухгалтерия требует АКТ содержания драгоценных металлов.
Записали как у модемов, так как в реестре VoIP шлюзы отсутствуют.

Золото 0,0436
Серебро 0,2175
Платина 0,0130
М/пл. групп. 0

При подключении телефонного аппарата в порт Phones, гудок на телефоне присутствует. При пропадании питания телефон автоматом выходит на FXO.

Подключаем в локальную сеть через WAN интерфейс
(Возможно конечно и через LAN, но я не хотел появления в моей сети неучтенного DHCP сервера с левой адресацией)

Посмотрел на маршрутизаторе полученный модемом IP адрес.
(MAC адрес записан но модеме и коробке)

Router#sh arp | i 000c.2a01.d7f8
Internet 192.168.1.123 0 000c.2a01.d7f8 ARPA

Заходим по http на этот адрес.

login и пароль Voicecom92-3

Как сказано в инструкции, логин без пароля.

Версия ПО 1.2.38.31-91-48

В закладке WAN указываем тип адреса <статический>, указываем адрес, маску, шлюз и DNS сервера.
Не забываем зайти в Системные настройки/Работа Системы
Ставим галочки сохранит и перегрузить и ок.
Далее настраиваем по новому (статическому) адресу.

Настройка маршрутизатора CISCO

на маршрутизаторах CISCO с соответствующим IOS (или лицензиями) можно поднять Cisco CallManager Express (CME)

Настройка проводилась на маршрутизаторе Cisco 2811
Версия софта.

Cisco IOS Software, 2800 Software (C2800NM-ADVIPSERVICESK9-M), Version 12.4(24)T2, RELEASE SOFTWARE (fc2)
c2800nm-advipservicesk9-mz.124-24.T2.bin
(были протестированы версии с T1 по T6, но по некоторым пунктам были выявлены глюки. T2 оказалась самой стабильной)

Добавляем опцию 150 на DHCP

Дело в том, что для телефонов работающих по SCCP необходимо указать tftp сервер, откуда они будут закачивать конфигурацию.

ip dhcp pool voicepool
  network 192.168.1.0 255.255.255.0
  default-router 192.168.1.1
  option 150 ip 192.168.1.1

Описываем класс кодаков

voice class codec 1
  codec preference 1 g711alaw
  codec preference 2 g711ulaw
  codec preference 3 g729r8

Так как у меня все завязано на кодаке g711alaw, я его поставил первым. Остальные кодаки прописаны... ну так, на всякий случай. А вообще можно было обойтись и одним.

Разрешаем звонки между SIP абонентами

voice service voip
  allow-connections sip to sip
  sip
    registrar server

Запускаем телефонный сервис

так как у меня присутствуют кроме SIP телефонов еще и SCCP телефоны, то привожу сразу настройку всей телефонии

telephony-service
  max-ephones 42
  max-dn 144
  ip source-address 192.168.1.1 port 2000
  cnf-file location flash:
  cnf-file perphone
  user-locale RU
  network-locale RU
  time-zone 3
  time-format 24
  date-format dd-mm-yy
  keepalive 15
  max-conferences 6 gain -6
  create cnf-files

max-dn - количество телефонных номеров
max-ephones - количество телефонов
Под каждый телефон выделяется кусочек памяти.

Описываем SIP сервер, и указываем, что с SIP телефонами работает CME

voice register global
  mode cme
  source-address 192.168.1.1 port 5060
  max-dn 144
  max-pool 42
  timezone 3
  time-format 24
  date-format D/M/Y

Заводим SIP номер

voice register dn 105
  number 6105

Описываем параметры аппарата (MAC адрес) и привязываем к нему номер
Привязка телефонного номера к аппарату осуществляется командой number 1 dn 105
Указываем, какие кодаки может использовать аппарат и задаем аутентифкационные данные

voice register pool 5
  id mac 000C.2A01.D7F8
  voice-class codec 1
  username otd105 password 6105
  number 1 dn 105

(как ни странно шлюз работаест и с username ... и без.)

Продолжаем настраивать VoiceCom:

Цель 1. Звонить внутренним абонентам через SIP, город через 9, Сотовые через SIP.

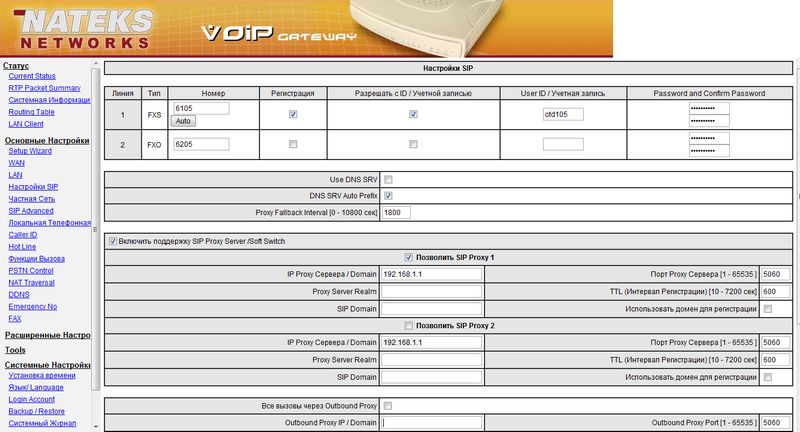

настройки SIP Voicecom

Чтобы можно было звонить со шлюза на шлюз не ставить галочку Все вызовы через Outbound Proxy:

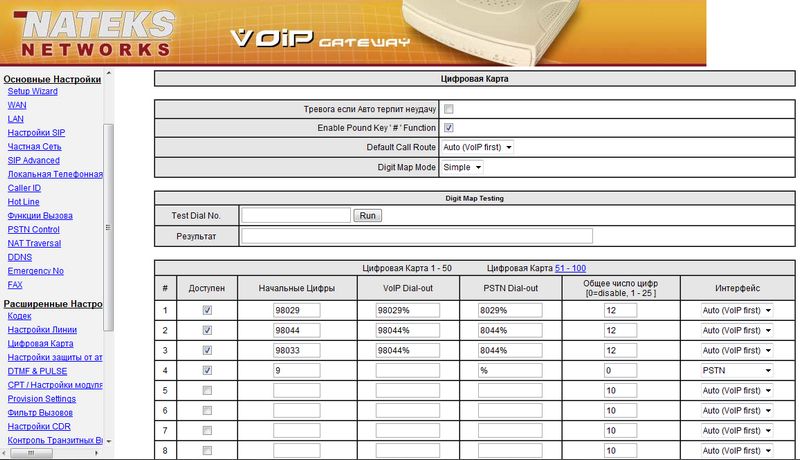

Цифровая карта Voicecom

На маршрутизаторе прописываем транк на VoIP GSM Шлюз

dial-peer voice 8029 voip
  description GSM
  translation-profile outgoing FAX_6443
  destination-pattern 980[29,33,44].......
  session protocol sipv2
  session target ipv4:192.168.1.2
  codec g711alaw

так как у меня сам шлюз убирает префикс 9, то в dial-peer translation-profile outgoing не настраивал.

Нюанс в работе. Когда все работает, звонки в город осуществляются через 9, когда пропадает питание шлюза, звонить необходимо без префикса 9.

Цель 2. При входящем звонке через FXO заставить звонить телефон на FXS без прослушивания приветствия и до набора.

В секции Hot Line на FXO ставим галочку Hot Line и угазываем куда звонить. Задержку выставляем 0. Далее, если мы подключили к FXS телефон с евроаоном, то можно добавить Генерацию АОН FXS

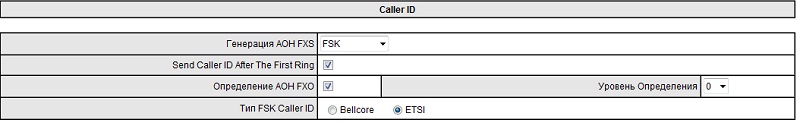

Настройка АОН Voicecom

После подключения нескольких шлюзов возникла необходимость их сгруппировать. Настройки сделал на cisco:

voice hunt-group 5 parallel
  list 6105,6106
  pilot 6405

И настроить звонки друг другу без участия маршрутизатора Заходим в телефонную книгу на каждый шлюз и прописываем, какие номера на каких адресах.

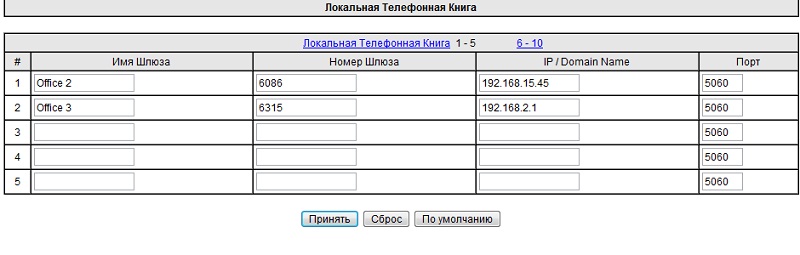

Маршрутизация звонков в телефонной книге Voicecom

Настройки сделаны, сохраняемся и перегружаем шлюз

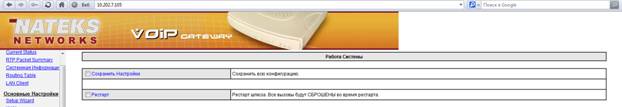

Сохранение настроек Voicecom

Далее было замечено, что при осуществлении звонка Voicecom передает кроме номера телефона еще и имя, равное номеру телефона. Как выяснилось, Voicecom в поле имя тупо вписывает номер телефона. В результате при определении номера на табло номер отображается 2 раза. Захотим в SIP Advaced и ставим галочку

[V] INVITE With Remote-Party-ID Header
