Подключение Alcatel 4200 к VoIP через VC-115-4

На главную Cisco Systems VoIP маршрутизатор Беларусь Asterisk коммутатор Nateks Alcatel MTS Gigaset Velcom ZTE Grandstream Android Huawei админы шутят о сайте Zelax Allied Telesis D-Link Arduino Штрихкоды HP
Телефонные номера доступа sip операторов Телефонные коды городов и стран мира.

Рейтинг статьи: 3.053/5 Рейтинг 3.05 из 5Рейтинг 3.05 из 5Рейтинг 3.05 из 5Рейтинг 3.05 из 5Рейтинг 3.05 из 5 (19 голосов).

После поднятия VoIP в головном офисе возникла идея подключить существующие старые Alcatel 4200 к VoIP сети.

Спонсор этой страницы:

Выбор оборудования

В связи с тем, что часто одного разговора мало, выбор мал на голосовой шлюз с двумя fxo и двумя fxs

Для этой цели вполне подходит Nateks VC 115-4

Настройка Alcatel 4200

Для организации исходящих нам понадобится 2 порта на плате TLC и 2 порта на плате SLC

Соединяем порты FXS приставки с портами на плате TLC

С учетом паранойи по резервированию лучше взять порты с разных плат.

Соединяем порты FXO приставки с портами на плате SLC

Тут номер порта не принципиален, но тоже желательно на разные платы

Выбор физических портов

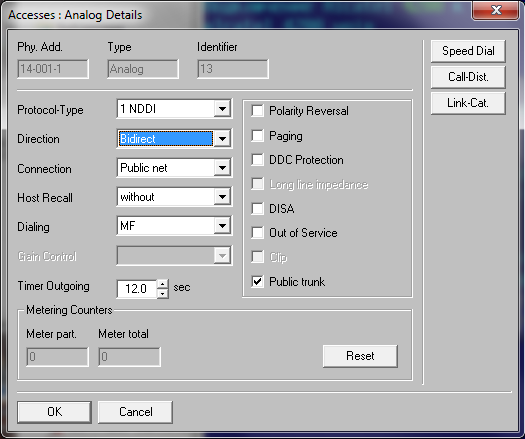

Trunks / Trunk List...
я выбрал 14-001-1 и 15-001-1.
Alcatel 4200 Trunk

Создание группы портов

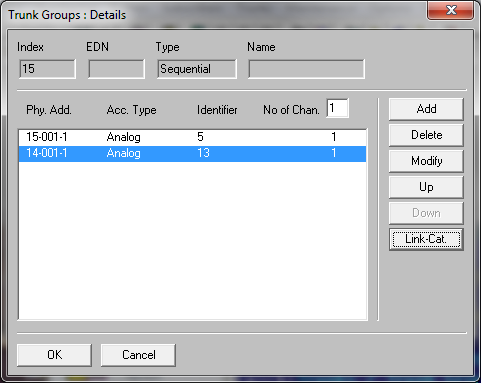

Trunks / Trunk Groups...
я выбрал 15 группу.
Alcatel 4200 Trunk Groups

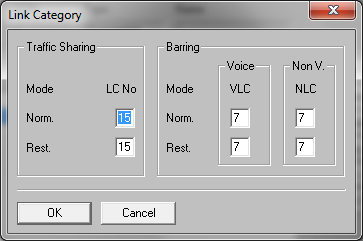

Link-Cat Устанавливаем 15 категорию
Alcatel 4200 Trunk Groups Link.cat

Установка разрешений

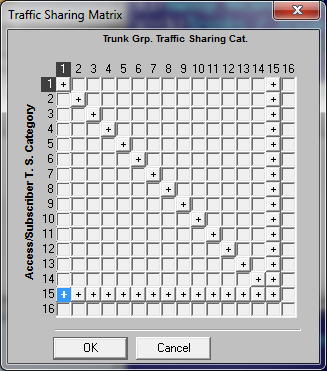

System / Traffic Sharing and Barring / Traffic Sharing Matrix...
Закрашиваем 15 строчки и 15 столбец
Alcatel 4200 Traffic Sharing Matrix

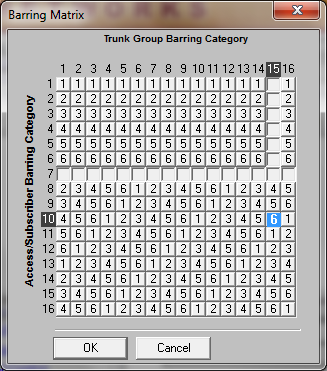

System / Traffic Sharing and Barring / Barring Matrix
Разрешаем выходить всем группам через 15 trunk без ограничений
Alcatel 4200 Baring Matrix

Добавление внешнего плана нумерации

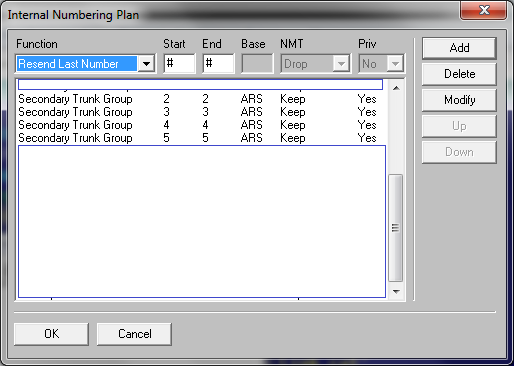

Numbering / Internal Numbering Plan
Добавляем номера, которые необходимо обработать в таблизе маршрутизации.
Alcatel 4200 Internal Numbering Plan

Настройка маршрутизации

Numbering / Automatic Routing Selection...
Заходим в Trunk Groups List и создаем List ID с номером 15 и присваиваем ему Index 15.
Index 15 это наша 15 Trunk Group

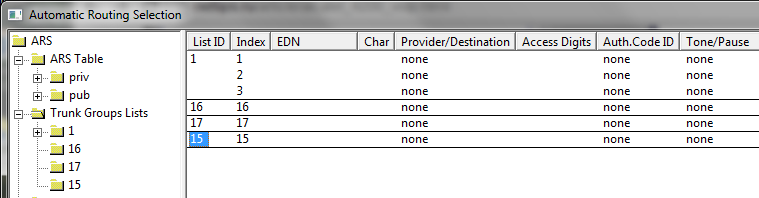

ARS / Trunk Groups Lists
Создаем в ARS транковую группу 15 и присваиваем ей индекс 15
Alcatel 4200 ARS Trunk groups lists.png

ARS / ARS Table
Создаем маршруты
Alcatel 4200 Automatic Routing Selection

Проверка работы

Пробуем

Как настроить VC-115 опишу позже. пока можете посмотреть:

Настройка Voicecom92-1

Подключение АТС Alcatel Omni PCX Office к SIP используя Voicecom.

И не забываем снимать копии

Организация входящих используя DISA и Elastix

Дополнение. Пока VC-115-4 не приехал, временно использую VC-92-1 с двумя FXS портами.

Для организации звонков на Alcatel 4200 использовал вункцию DISA

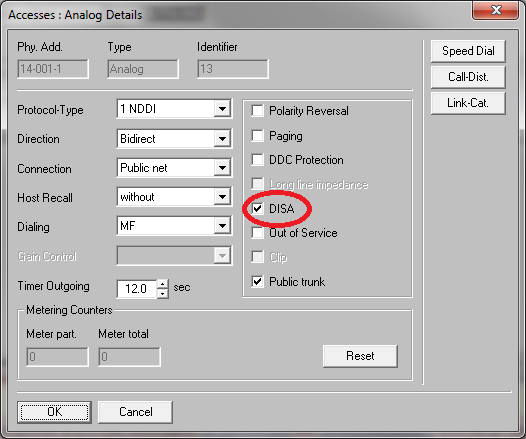

Включаем DISA на портах, куда подключен Voicecom
Alcatel 4200 Trunk DISA

Организация маршрутизации через Elastix

Создаем 2 CUSTOM Trunk (по количеству FXS портов)
Первый
Trunk Name:office_1_1
Custom Dial String: SIP/6601,10,D($OUTNUM$)
6601 - это номер FXS первого порта

И второй
Trunk Name:office_1_2
Custom Dial String: SIP/6602,10,D($OUTNUM$)
6602 - это номер FXS второго порта

Организовываем исходящий маршрут
Route Name:office_1
Dial Patterns that will use this Route
(prepend) + prefix | [77]xx / CallerId

Trunk Sequence for Matched Routes

0 office_1_1
1 office_1_2

Таки образом при наборе внутреннего номера Alcatel4200 Elastix поизведет звонок на один из номеров 6601 или 6602, после этого Alcatel поднимит линию и перейдет в ожидание донабора, а Elastix наберет номер, по которому мы звоним.

Небольшая проблема. Если пользователи звонят на 6601 или 6602, а потом кидают трубку, услышав гудок, на Alcatel порт повисает на 2-3 минуты.

Данную проблему поборол таким методом:
На Voicecom Расширенные настройки / Настройка линии
включаем на обоих линиях Реверс Полярности

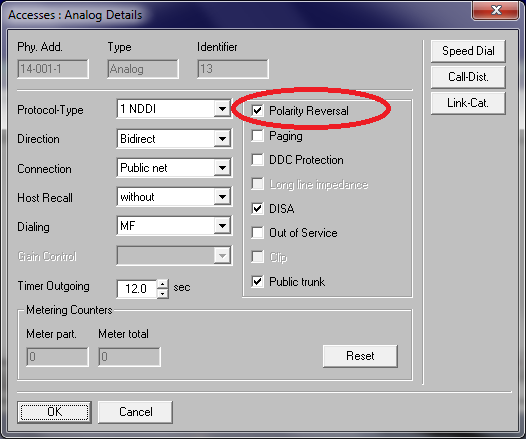

Далее на Alcatel 4200 на наших обоих транках
Alcatel 4200 Trunk polarity reversal
