После обеспечения нескольких офисов внутренними телефонами решили подключить телефонную станцию к общей телефонной сети. Как оказалось, лицензии на IP соединения у Alcatel достаточно дорогое удовольствие. Решили использовать Voicecom92-3 фирмы Nateks.

Спонсор этой страницы:

Настройка Voicecom92-1 была описана в предыдущей статье.

1.Организация звонков со стороны SIP на внутренние номера офисной АТС

Подключаем Voicecom к ATS следующим образом образом.

В порт с платы внутренних номеров вместо телефона поключаем Voicecom (порт FXO).

Настройка на маршрутизаторе Cisco 2811
Версия софта.

Cisco IOS Software, 2800 Software (C2800NM-ADVIPSERVICESK9-M), Version 12.4(24)T2, RELEASE SOFTWARE (fc2)
c2800nm-advipservicesk9-mz.124-24.T2.bin

Выделяем из номерного SIP пространства необходимое количество номеров (например 7600 - 7629) и прописываем на маршрутизаторе. Эти же номера потом прописываем на АТС.

dial-peer voice 7600 voip
  description Office 5 Alcatel
  destination-pattern 76[0,1,2].
  session protocol sipv2
  session target ipv4:192.168.34.76
  codec g711alaw

192.168.34.76 - адрес шлюза Voicecom, подключенного к АТС.
destination-pattern 76[0,1,2]. - описывает номера с 7600 по 7629

Таким образом при наборе номера, например 7611, CISCO маршрутизирует звонок на Viocecom, который, не обнаружив у себя такого номера, поднимет трубку и наберет номер 7611 через FXO. Таким образом, можно уже звонить со стороны SIP на внутренние номера ATC. При этом сотрудники офиса видят внутренний номер, к которому и подключен Voicecom. Соответственно ему дали имя CentrOffice, чобы не вводить сотрудников в замешательство. Теперь они знают, что с этого томера приходят корпоративные звонки из вне.

2.Маршрутизация звонков с офисной АТС в SIP

Соединяем порт с платы городских номеров АТС с портом FXS Voicecom.

Настройка станции Alcatel OMNI PCX Office с помощью ПО OMC_9.0.0_20.1a_XX_Alcatel

  • Выход в город через 9
  • Внутренние персональные номера 7600-7623
  • Внутренние групповые номера 7624-7629
  • Звонки на город отправлять через 1-3 линии
  • Остальные звонки отправлять через 4-ю линию, к которой подключен Voicecom

Запускаем програму и подключаемся к станции

Comm / Connect

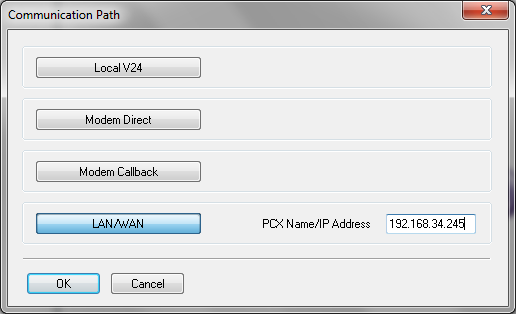

Alcatel Communication Path

Пароль по умолчанию pbxk1064

Идем в Numbering / Numbering Plans. (В русской версии внутренний план нумерации)

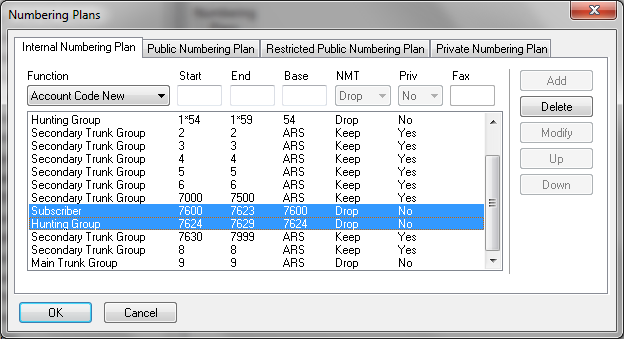

Alcatel numbering plans

Проверяем остальные планы на наличие Subscriber (Абонент)

Далее идем в External Lines / List of Accesses (Внешнии линии / Список точек доступа)

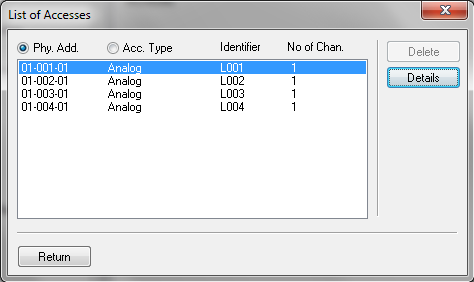

Alcatel list of accesses

Выбираем линию, куда подключен Voicecom, Выставляем Dialing (Набор номера) в MF и включаем услугу Clip

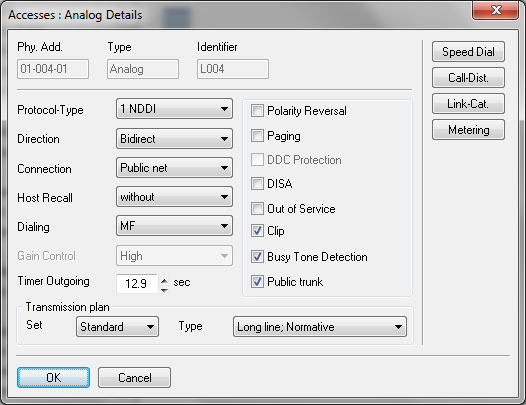

Alcatel analog details

В External Lines выбираенм следующий пункт List of Trunk Groups (Список магистральных групп) В первой группе указываем список линий, выходящих в город, а в 15- й линию, подключенную к Voicecom

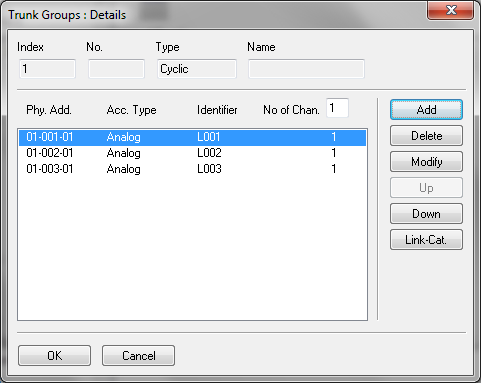

Alcatel Trunk Groups Выход на город

Alcatel Trunk Groups Выход на Voicecom

После того, как подготовили линии на выход, нуобходимо сказать станции, по каким диниям звонить в зависимости от набранного номера

Numbering \ Automatic Routing Selection \ Trunk Group List

Создаем 2 листа (1 и 15) и направляем их на соответствующие созданные группы (1 и 15)

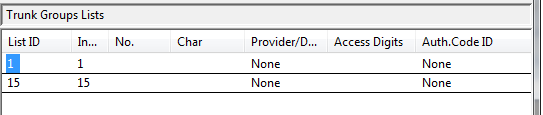

Alcatel Trunk Groups List

Остается описать какие номера есть и в какой Trunk List их направлять

Numbering \ Automatic Routing Selection \ Automatic Routing Prefixes

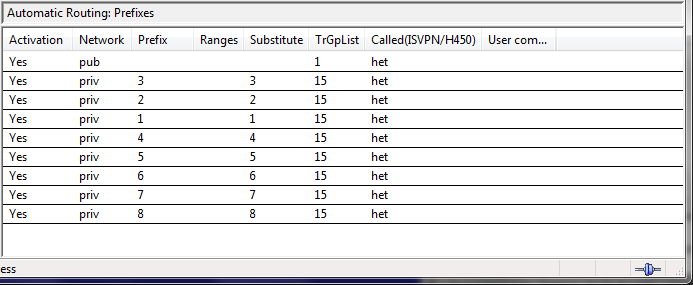

Alcatel Automatic Routing Prefixes

Таким образом через 9 будет осучетвляться выход на городские линии в единственную сеть Pub, а все остальные номера пойдут через 15-й транк (порт подключенный к Voicecom)

Минусы в таком соединении в том, что для связи с офисом используется только один канал и при звонке с АТС через шлюз на телефонах других офисов будет фигурировать SIP номер шлюза. Соответственно будут находиться люди, перезванивающие по этому номеру. Было принято решение, отправить входящие звонки через эту линию на группу, а в группу включить несколько критически важных телефонов.

Alcatel Call Distribution

При этом выяснилось, что включив услугу Clip на данной линии, пользователи удаленной АТС видят и номер звонившего и имя абонента.

Если офис крупный и звонков достаточно много, то лучше использовать Voicecom 115-4 с двумя FXO и двумя FXS, добавив в 15-ю магистральную группу вторую линию с голосовым шлюзом и использовать 2 внутренних номера с АТС

Да объединятся телефонные сети в единое пространство

Автор выражает благодарность за приобретенное оборудование и советы компании BelABSTelecom
