Запуск голосового шлюза Voicecom92-1

На главную Cisco Systems VoIP Arduino маршрутизатор Беларусь Android Asterisk коммутатор Умный сетевой хаос дом Nateks Alcatel MTS Velcom Python Gigaset ZTE Grandstream Huawei админы шутят о сайте Zelax Allied Telesis D-Link Штрихкоды HP
Телефонные номера доступа sip операторов VitebskPets - инфопомощь животным в Витебске Телефонные коды городов и стран мира.

Рейтинг статьи: 2.231/5 Рейтинг 2.23 из 5Рейтинг 2.23 из 5Рейтинг 2.23 из 5Рейтинг 2.23 из 5Рейтинг 2.23 из 5 (13 голосов).

Эксплуатируя на удаленных офисах Voicecom92-3 решили попробовать аналогичный продукт Nateks - голосовой шлюз Voicecom92-1 на 2 FXS порта один pstn.
Далее, мы рассмотрим как подключить и настроить данный аппарат используя Cisco 2811 в качестве сервера.

Спонсор этой страницы:

Пункт 1 распаковка

Комплект поставки

  • Шлюз черный, с блоком питания 12 В,
  • патчкорд,
  • 2 линейных шнура,
  • краткая брошюрка по настройке.
  • CD диск.
Описание и инструкцию по настройке
Пример настройки исходящих VoIP-вызовов для голосовых шлюзов на версии прошивки MultiServer

Версия ПО 1.2.38.31-91-205

Фотографии и методы определения IP адреса можно посмотреть в статье запуск голосового шлюза voicecom92-1

Хотя можно подключиться к порту LAN. Прописать IP 192.168.8.2/24. Адрес шлюза будет 192.168.8.254. А там уже прописать статический адрес на WAN интерфейсе.

При подключении телефонного аппарата в порты Phone1, Phone2, гудок на телефоне присутствует. При пропадании питания меняется тональность гудка и

Заходим по http на этот адрес.

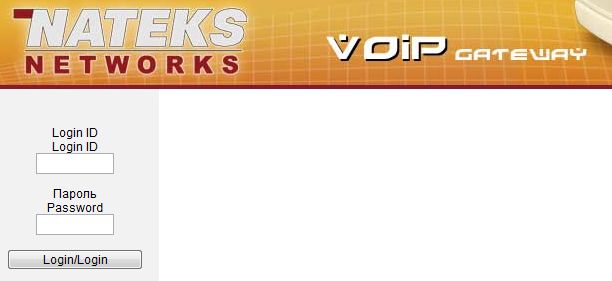

login и пароль Voicecom92-1

Как сказано в инструкции, логин без пароля.
В закладке WAN указываем тип адреса «статический», указываем адрес, маску, шлюз и DNS сервера.
Не забываем зайти в Системные настройки/Работа Системы
Ставим галочки сохранить и перегрузить и ок.
Далее настраиваем по новому (статическому) адресу.

Настройка маршрутизатора CISCO

на маршрутизаторах CISCO с соответствующим IOS (или лицензиями) можно поднять Cisco CallManager Express (CME)

Настройка проводилась на маршрутизаторе Cisco 2811
Версия софта.

Cisco IOS Software, 2800 Software (C2800NM-ADVIPSERVICESK9-M), Version 12.4(24)T2, RELEASE SOFTWARE (fc2)
c2800nm-advipservicesk9-mz.124-24.T2.bin
(были протестированы версии с T1 по T6, но по некоторым пунктам были выявлены глюки. T2 оказалась самой стабильной)

На маршрутизаторе описываем 2 телефона, указав одинаковый mac адрес и объединяем их в группу

voice register dn 4
  number 6001
!
voice register dn 14
  number 6002
!
voice register pool 4
  id mac 000F.D906.1324
  number 1 dn 4
  voice-class codec 1
  username 6001 password 6001
  description office 3 Phone1
  no vad
!
voice register pool 14
  id mac 000F.D906.1324
  number 1 dn 14
  voice-class codec 1
  username 6002 password 6002
  description office 3 Phone2
  no vad
!
voice hunt-group 84 parallel
  list 6001,6002
  pilot 6101
!
dial-peer voice 8029 voip
  description GSM-over-Alcatel
  destination-pattern 980[29,33,44]T
  session protocol sipv2
  session target ipv4:192.168.1.10
  codec g711alaw

Настройка SIP на Voicecom

Идем в Основные настройки / Настройки SIP и ставим галочку Use DNS SRV.
Без этой галочки не сохраняются настройки в закладках Server1 - Server3

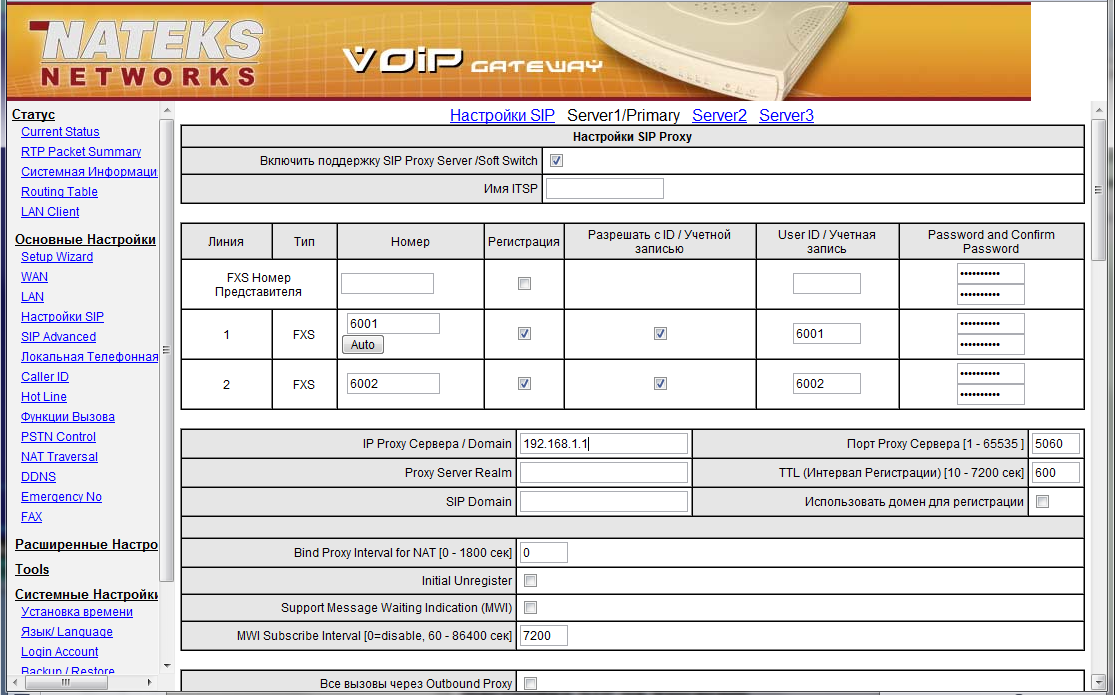

Далее выбираем Server1/Primary

настройки SIP Voicecom 92-1

Цель 1. Звонить внутренним абонентам через SIP, город через 9, Сотовые через SIP.

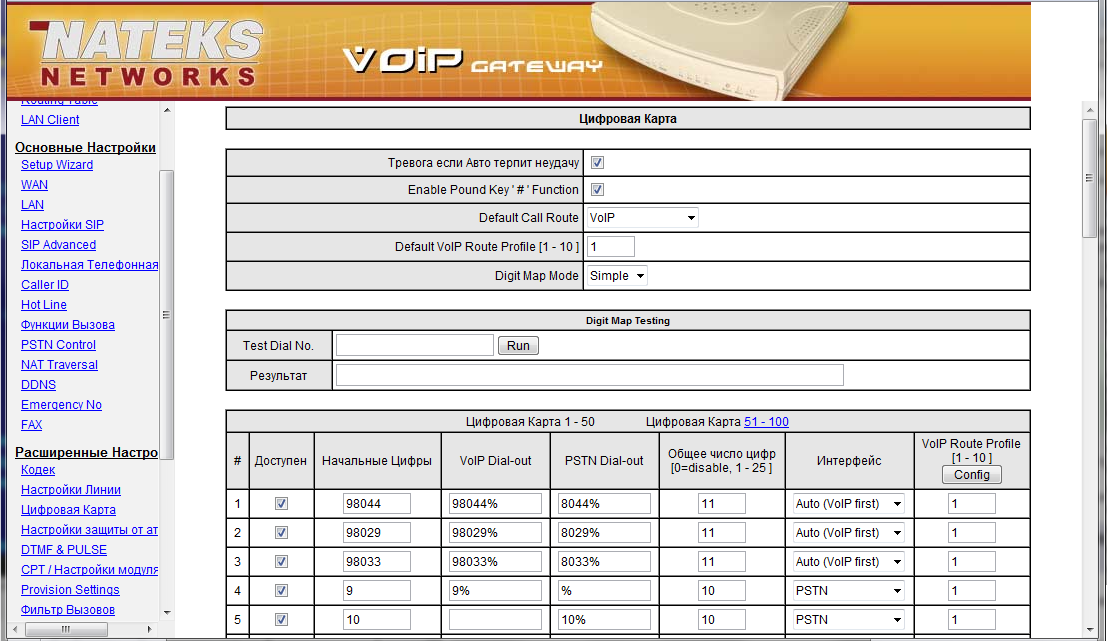

настройки SIP Voicecom 92-1 digit map

Что произойдет при наборе сотового номера наприме Velcom через 9:
1) попытается передать всю строку через Cisco-VoIP, далее через dial-peer voice 8029 на станцию Alcatel.
2) Если звонок не прошел, попытается набрать через порт pstn (городскую линию) убрав первую цифру 9

В случае набора городского номера, вначале идет попытка набора через городскую линию, а если она не доступна, идет попытка дозвона через сеть IP.

И на всякий случай, номера эстренных служб можно набрать без 9, а то с перепугу мало ли что.

Нюансы в работе.
1) Когда все работает, звонки в город осуществляются через 9, когда пропадает питание шлюза, звонить необходимо без префикса 9.
2) При выключеном шлюзе входяший звонок с города приходит на оба телефона, при работающем, только на Phone1.
  Проблема решается заменой прошивки: vc92-1_38_68m [1.2.38.68-205]
3) При разговоре через VoIP одного из телефонов, порт pstn занимается, и при входящем звонке выдаст занято.
  Проблема решается: Hot Line / Трансляция Занято на PSTN при снятой трубке на FXS [0=disable, 5 - 60 сек]
4) При включеном и выключеном шлюзе тональность гудка разная, что полезно для детектирования работоспособности шлюза.

Цель 2. При входящем звонке через PSTN заставить звонить телефон.

Тут собственно ничего делать не надо. При входящие звонке из города на порт pstn звонок автоматически звонить на phone1.
В случае В службе поддержки сказали, что так и должно быть, и телефон Phone2 звонить не будет.

Дополнительные настройки

Далее было замечено, что при осуществлении звонка Voicecom передает кроме номера телефона еще и имя, равное номеру телефона. Как выяснилось, Voicecom в поле имя тупо вписывает номер телефона. В результате при определении номера на табло номер отображается 2 раза. Захотим в SIP Advaced и ставим галочку

[V] INVITE With Remote-Party-ID Header

Поставленные цели достигнуты. Внутренняя связь работает. При сбоях в электроснабжении или каналах связи телефонная связь не тереятся.

Да прибудет с Вами чистая связь, да не омрачится она эхом и трожанием.
