Запуск голосового шлюза Grandstream HT-503

На главную Cisco Systems Arduino VoIP Android Умный сетевой хаос дом маршрутизатор Беларусь Asterisk коммутатор Nateks Alcatel MTS Velcom Python Gigaset ZTE Grandstream Huawei админы шутят о сайте Zelax Allied Telesis D-Link Штрихкоды HP
Телефонные номера доступа sip операторов VitebskPets - инфопомощь животным в Витебске Телефонные коды городов и стран мира.

Рейтинг статьи: 2.233/5 Рейтинг 2.23 из 5Рейтинг 2.23 из 5Рейтинг 2.23 из 5Рейтинг 2.23 из 5Рейтинг 2.23 из 5 (146 голосов).

В продолжении развития телефонной сети на удаленных офисах протестировал голосовой шлюз VoIP Grandstream HT-503
Далее, мы рассмотрим как подключить и настроить данный аппарат используя Cisco 2811 в качестве сервера.

Спонсор этой страницы:

Весь процесс напоминает включение голосового шлюза voicecom90

Пункт 1 распаковка

Комплект поставки

  • Шлюз черный с низу, серебристый сверху, с блоком питания DC12V
  • Патчкорд
Описание и инструкцию по настройке
Примеры настроек от производителя

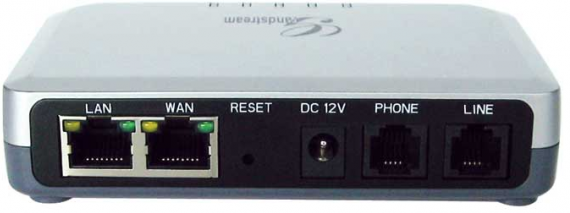

Распаковка голосового шлюза grandstream_ht-503

Как и в любой организации, бухгалтерия требует АКТ содержания драгоценных металлов.
Записали как у модемов, так как в реестре VoIP шлюзы отсутствуют.

Золото 0,0436
Серебро 0,2175
Платина 0,0130
М/пл. групп. 0

При подключении телефонного аппарата в порт Phones, гудок на телефоне присутствует. При пропадании питания или SIP соединения телефон автоматом выходит на FXO. При этом меняется тональность гудка.

Подозревая наличие DHCP на LAN порту подключаем компьютер напрямую в LAN.

Адрес по умолчанию 192.168.2.1
Пароль администратора по умолчанию admin

Заходим в закладку BASIC SETTINGS
Ставим галочку, что на WAN у нас статичадрес statically configured as:
Настраиваем адрес, маску и шлюз.
Листаем до конца, нажимаем Update и перегружаем шлюз.
Даее включаем шлюз в сеть через WAN интерфейс и все настройки производим по новому адресу.

Настройка маршрутизатора CISCO

на маршрутизаторах CISCO с соответствующим IOS (или лицензиями) можно поднять Cisco CallManager Express (CME)

Настройка проводилась на маршрутизаторе Cisco 2811
Версия софта.

Cisco IOS Software, 2800 Software (C2800NM-ADVIPSERVICESK9-M), Version 12.4(24)T2, RELEASE SOFTWARE (fc2)
c2800nm-advipservicesk9-mz.124-24.T2.bin
(были протестированы версии с T1 по T6, но по некоторым пунктам были выявлены глюки. T2 оказалась самой стабильной)

Не буду повторять все настройки на Cisco. Весь процесс описан в статье Включение голосового шлюза voicecom90

Заводим SIP номер

voice register dn 111
  number 6111

Описываем параметры аппарата (MAC адрес) и привязываем к нему номер
Привязка телефонного номера к аппарату осуществляется командой number 1 dn 111
Указываем, какие кодаки может использовать аппарат и задаем аутентифкационные данные

voice register pool 11
  id mac 000B.1234.5678
  voice-class codec 1
  username 6111 password 6111
  number 1 dn 111

Продолжаем настраивать Grandstream HT-503:

Цель 1. Звонить внутренним абонентам через SIP, город через 9.

настройки SIP grandstream_ht-503

в Preferred DTMF method: выставляем RFC2833

в Dial Plan: прописываем {L: <9=>x+ | x+}
флаг L: указывает, что звонок осуществляется через FXO
<9=> убрать префикс 9

Более подробно Dial Plan: описан в инструкции.

Нюанс в работе. Когда все работает, звонки в город осуществляются через 9, когда пропадает питание шлюза, звонить необходимо без префикса 9.

Цель 2. При входящем звонке через FXO заставить звонить телефон на FXS.

Тут ничего не настраивал. Все настройки оставил по умолчанию.
Входящий звонок автоматом поступает на FXS.
Услуга CLIP тоже заработала автоматом.

В общем по сравнению с VoiceCom90 голосовой шлюз Grandstream HT-503 функционально попроще, но однако же и дешевле.

См. далее Подключение голосового шлюза Grandstream HT-503 к сервису zadarma

Да прибудет с вами связь без брака. (в хорошем смысле)

Автор выражает благодарность за приобретенное оборудование компании ООО "Мобильный Сервис"
