Проект умной ванны

На главную Cisco Systems VoIP маршрутизатор Беларусь Asterisk коммутатор Arduino Nateks Alcatel MTS Gigaset Velcom ZTE Grandstream Android Huawei админы шутят о сайте Zelax Allied Telesis D-Link Штрихкоды HP
Телефонные номера доступа sip операторов Телефонные коды городов и стран мира.

Рейтинг статьи: 4.333/5 Рейтинг 4.33 из 5Рейтинг 4.33 из 5Рейтинг 4.33 из 5Рейтинг 4.33 из 5Рейтинг 4.33 из 5 (3 голосов).

Началось все с привязки датчика влажности к вытяжному вентилятору, а вылелось в автоматическое управление душевой кабины, с музыкаьным сопровождением.

Спонсор этой страницы:

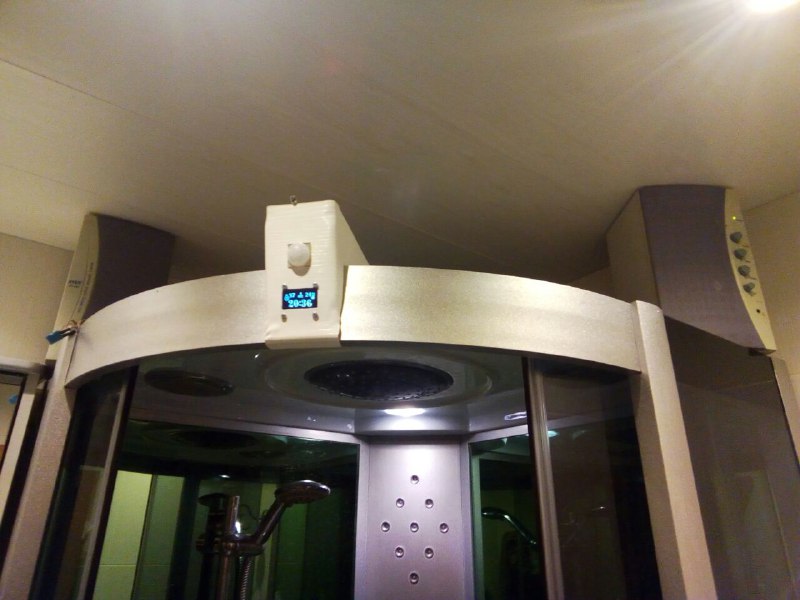

Фото душевой кабины

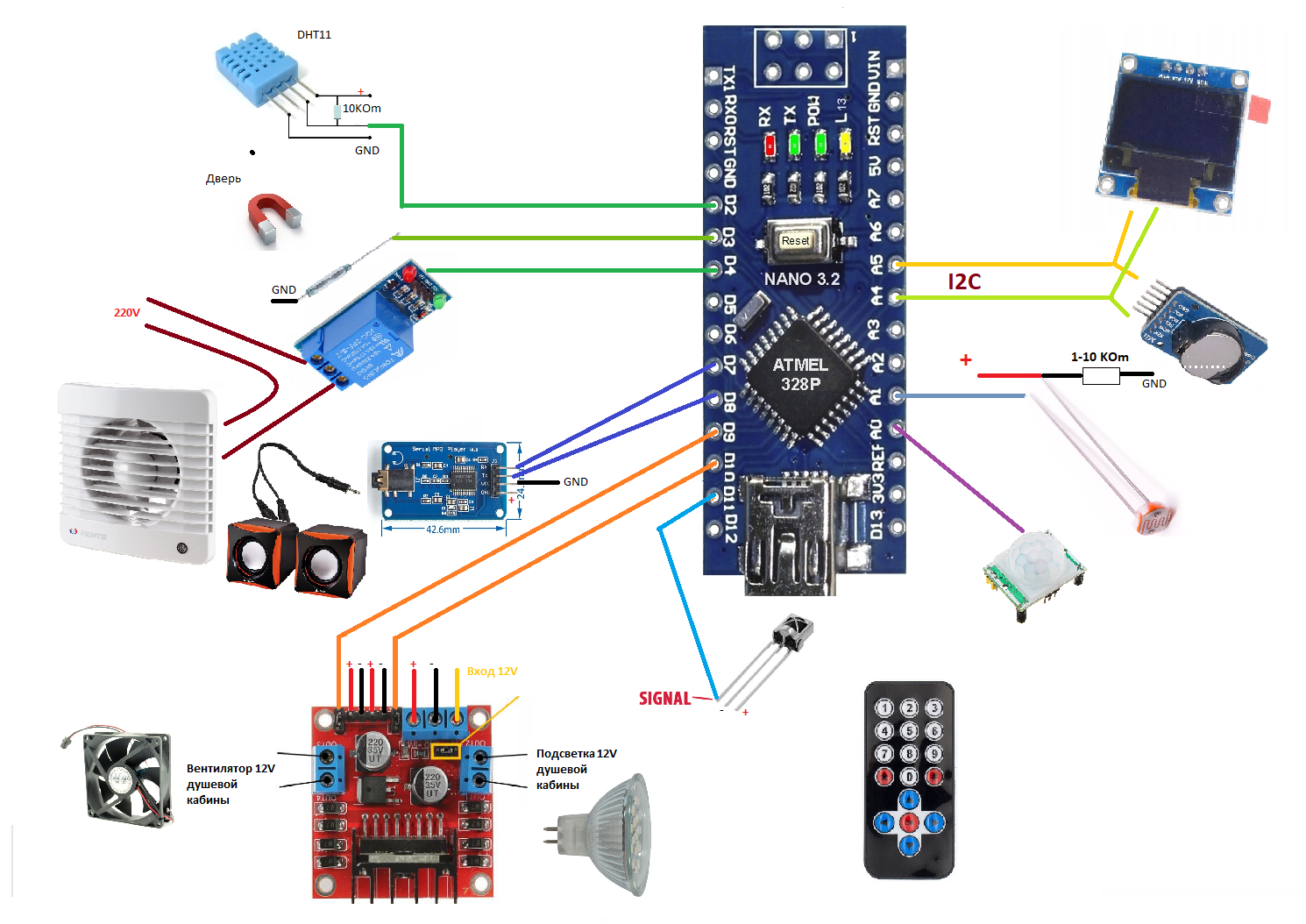

Схема обвеса

Программа для Arduino на 25/04/2020

Скетч прошивки vanna5.zip с библиотеками
Голосовые подсказки
Звуки природы, воды. Папки 01, 02, 03, 04 , 05 , 06

Описание

Элементная база была выбрана по типу, что есть в наличии, и что недорого докупить.
Корпус на душевую кабину был сделан из остатков сайдинга. (Сайдинг разогревается паяльным феном, придается форма. При остывании твердеет)
Вся схема питается от 12V блока питания через L298N, которая питает Arduino 5V и через ШИМ управляет подсветкой и вытяжкой в душевой кабине.
Экран и модуль часов подключены по I2C
К вытяжному вентилятору прокинут кабель 220V через реле.
На верхней части двери душевой кабины в районе роликов приклеен магнитик от жесткого диска. Геркон находится на крыше душевой кабины и замыкается при закрытии двери. Это была идея для выпора папки MP3 для проигрывания мелодии.
Первоначально MP3 к динамику самой кабины, но он был тихий, поэтому в дело пошли старые колонки.
Пульт добавил последним, так как китайские часы идут не точно. Потом понадобилось подстраивать границы влажности срабатывания вентиляторов, а потом добавил управление MP3 плеером.

Как это работает

Когда заходишь в ванну ночью, срабатывает датчик движения и включается свет в душевой кабине на минимальной яркости. Этого достаточно, что бы не щюрясь помыть руки.
При включении света в ванной автоматически включается свет и в душевой. Так же запускается mp3 плеер и проигрывает в случайном порядке из определенной папки.
Номер папки (по умолчанию 1, но может меняться с пульта) зависит от режима.
Режимов 8, и состоят из сочетаний утро/вечер, влажность повышенная/нормальная, дверь в кабину закрыта/открыта.
В основном идея была воспроизвести шум дождя, когда принимаешь душ.
От параметров влажности (нижней и верхней границы) включаются и выключаются вентиляторы. (в душевой автоматически меняется скорость вращения)
Если принимаешь душ с выключенным верхним светом и MP3 в автоматическом режиме, то при громкость и яркость 60% от максимальной.
Все изменения записываются, и не сбрасываются при пропадании питания.
Время так же автономно.
Отключение автоматики с пульта не записывается и работает или до перезагрузки или до включения с пульта.

Управление с пульта

1ЧЧ - установить часы
2ММ - установить минуты
3XX - установить нижнюю границу влажности
4XX - установить верхнюю границу влажности
от 0 до количества папок - выбрать папку для данного режима (0 ничего не играть)
* - пнуть на следующую песню
# - посмотреть границы влажности
55 - проговорить текущее время (подает голос только во время воспроизведения)
Так как при выключении света в ванной замолкает и музыка, то добавил режим отключения автоматического отключения mp3
Ok - Включить/выключить автоматику. На экране промелькнет 1 или 0
