Если у Вас завалялся старый монитор от одного из первых компьютеров DRS - не спешите его выбрасывать. После некоторых манипуляций из него можно сделать пригодный монитор для IBM-совместимых компьютеров.

Спонсор этой страницы:

Переделка DRS монитора.

Потребуется:

            - неиспользуемый кабель для подключения монитора со стандартным 15-ти штырьковым, трехрядным разъемом;

            - три резистора не более 0,5 Вт, номиналы 100 кОм, 1 кОм  и 20-40 Ом;

            - мягкая изолента матерчатая или пленочная, но не скотч.



1. Разборка.

На верхней решетчатой панели монитора в центре находим прямоугольную стопорную  шпильку и вынимаем ее, поддев отверткой.

Переворачиваем монитор подставкой вверх. Отодвигаем подставку от себя до упора. Вынимаем прямоугольную крышечку, расположенную на основании подставки,  поддевая ее сбоку (чтобы не сломать). Выкручиваем шуруп, находящийся под крышечкой.

С помощью отвертки, вставив ее между корпусом монитора и основанием подставки, отщелкиваем подставку. Выкручиваем черный винт, расположенный сзади на нижней части монитора.

Переворачиваем монитор в обычное положение. Снимаем защитную крышку, оттягивая назад и слегка надавливая на то место где находилась стопорная шпилька.



Теперь нужно извлечь плату монитора, для чего:

- аккуратно разрезав острым ножом резиновую плюху, фиксирующую маленькую плату   на горловине кинескопе, осторожно покачивая, снимаем это плату с горловины (ответственный момент, если поломаете горловину то…);

- отсоединяем от маленькой платы два провода с разъемами черный снизу и серый справа (на разъеме серого провода герметик режем);

- откручиваем винт крепления общих проводов на разъеме питания монитора, с 4-мя проводами (желто-зеленого цвета);

- снимаем с платы монитора разъем с проводами от катушек кинескопа;

- отсоединяем разъем проводов светодиода (около колес-регулировок яркости и контрастности, черно-красная скрутка) и рядом снимаем разъем-шлейф аккуратно помогая отверткой;

- отцепляем лягушку с красной парочкой высоковольтных проводов от кинескопа;

- разжимая попарно пластмассовые защелки, приподымаем плату монитора и осторожно вытягиваем ее, освобождая от проводов;

- нажав на защелку под горловиной кинескопа, вытягиваем нижнюю плату терминала.

            Плата терминала в дальнейшем не используется, но несколько элементов потребуется для дальнейшей работы:

            -шлейф с разъемом (ножом отколупываем крышку и снимаем шлейф с платы);

            -серый экранированный кабель с разъемом (отпаять от платы);

            -транзистор 2N3904 (их два, использоваться будет один, второй запасной).

            Можно выпаять батарейку с приваренными контактами (подходит в компьютер Fujitsu ISL и принтер OKI).

            Разборка закончена.



2. Схема подключения монитора.


































Для подключения используем стандартный мониторный кабель с 15-ти штырьковым 3-х рядным разъемом:







Номер

контакта

Назначение

Куда присоединить

Примечание

1

Красный (видео)

Обрезать



2

Зеленый (видео)

Центральный провод (белый) серого экранированного кабеля

Серый кабель отпаянный от платы терминала

3

Синий     (видео)

Обрезать



4

Общий

Общий провод шлейфа с разъемом

19, 21 или 23 провод

5

Общий

Общий провод шлейфа с разъемом

19, 21 или 23 провод

6

Общий красного

Обрезать



7

Общий зеленого

Экран (черный) серого экранированного кабеля

Серый кабель отпаянный от платы терминала

8

Общий синего

Обрезать



9

Не используется





10

Общий

Общий провод шлейфа с разъемом

19, 21 или 23 провод

11

Общий

Общий провод шлейфа с разъемом

19, 21 или 23 провод

12

Не используется





13

Горизонт. синхро

20-ый провод шлейфа с разъемом



14

Вертикал. синхро

22-ой провод шлейфа с разъемом



15

Не используется









3. Подготовка мониторного кабеля.

Если применяем кабель от монитора Fujitsu ISL 141V , ввиду наличия на нем 2-х пригодных к использованию разъемов, можно разрезать его пополам или отрезать один из разъемов, оставив

5 см. кабеля для возможности его последующего удлинения.  Первый способ более прост, но обладает недостатками дальнейшей эксплуатации – монитор с коротким шнуром. Второй     потребует некоторых дополнительных затрат времени и материалов, но позволяет изготовить мониторы с полноценной длинной шнура.

            Свободный конец кабеля разделываем следующим образом:

            -маленькими кусачками вдоль кабеля разрезаем изоляцию вместе с экранирующими оплетками на 3 см.;

            -обкусываем изоляцию и экраны по кругу, полностью открывая провода;













            -в мониторном кабеле для цветного монитора есть три провода большего диаметра, чем остальные, обычно красного, зеленого и синего цветов (цвето-разделенный видео сигнал RGB) . Необходимо оставить провод зеленого цвета (видео черно-белого изображения передается именно по нему), синий и красный откусываем, чтобы осталось по 1 см. и вот почему.

Внимание ! Очень важный момент.

Провода RGB экранированные, и после их откусывания очень часто центральная жила может коротить с экраном, что приведет к возникновению помех или выходу из строя видеокарточки.  Предлагается простой и надежный способ защиты. С оставшегося сантиметра синего и красного проводов снимаем по 3-5 мм. изоляции вместе с экраном.

































            - у шлейфа с разъемом оставляем 5 проводов 19, 20, 21, 22 и 23. Остальные обрезаем возле разъема.

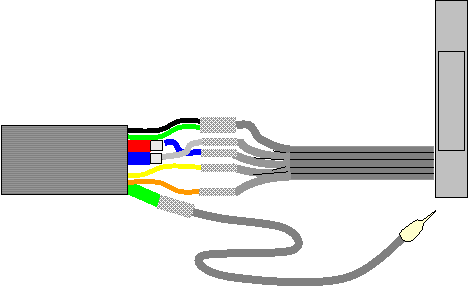

            - распаиваем 6 тонких проводов мониторного кабеля с 5-ю оставленными на шлейфе согласно приведенной выше таблицы. Нечетные провода шлейфа - общие (19, 21 и 23), к ним  припаиваем 4, 5, 10 и 11 (у Fujitsu–го кабеля это оранжевый, синий, зеленый и черный проводки) мониторного кабеля в любой удобной  последовательности. 20-ый провод шлейфа – 13-ый мониторного кабеля (у Fujitsu – белый). 22-ой  – 14-ый мониторного кабеля (у Fujitsu – желтый). Каждую спайку изолируем. Серым экранированным кабелем изъятым при разборке монитора удлиняем зеленый экранированный провод на мониторном кабеле, соединив центральные жилы и экраны.

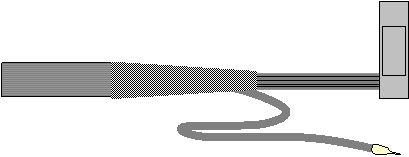

- укладываем все провода плотно друг к другу и скрепляем изолентой.  Кабель для подключения готов.





















4. Монтаж инвертирующего каскада.

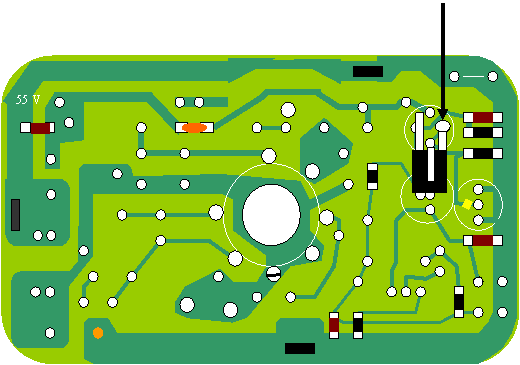

      Предлагается монтировать каскад инвертора на плате подключающей горловину кинескопа.  Для чего отпаиваем экранирующую пластину, закрывающую печатный монтаж платы.

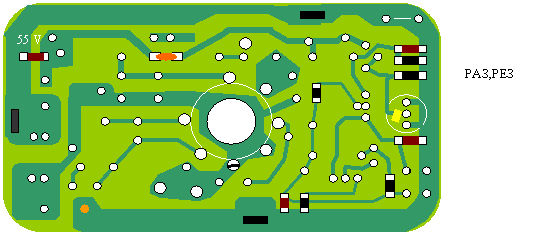

      Скальпелем или острым ножом разрезаем печатную дорожку  подключения «видео».






































      Аккуратно производим монтаж каскада, согласно приведенной выше схеме.




Маркировка транзистора 2N3904, изъятого из платы терминала.



Припаиваем транзистор маркировкой вниз, коллектором к указанной точке, базу изгибаем назад, а эмиттер оставляем параллельно плате.

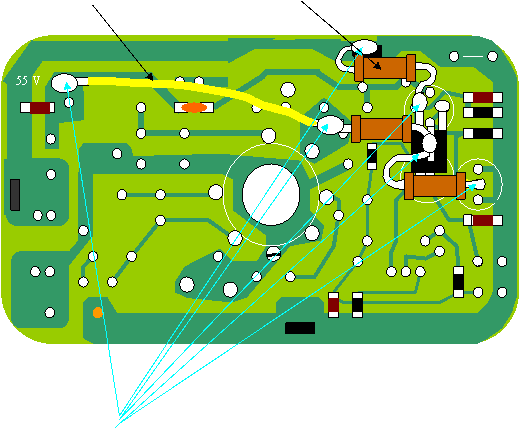

            Аккуратно припаиваем резисторы, располагая их миллиметров пять над платой, следя чтобы монтаж получился прочный, надежный и красивый.

























                  Провод                                    Резистор 36 Ом    Резистор  100 кОм


















































                                                                                          Резистор 1 кОм







                              Места паек



Ставим плату на место. Мониторный кабель пропускаем в одно из квадратных  отверстий на нижней части монитора, так чтобы он прошел под основной платой и около кинескопа вышел над платой возле разъема для подключения шлейфа. Вставить кабель поможет открытое окошко на нижней части монитора. Одеваем разъем-шлеф на плату, следя чтобы не произошло смещения (чтобы правильно расположился разъем над гнездом).

До окончательной сборки нужно произвести настройку строчной синхронизации и размеров изображения.

Назначение резисторов на плате монитора:

VR203, VR204 – строчная синхронизация,

VR202              - смещение по горизонтали,

VR302              - размер по вертикали,

VR101              - размер по горизонтали,

VR201              - линейность по вертикали.
