Инструмент для очистки коммутационного шкафа от лишних патчкордов

Телефонные номера доступа sip операторов VitebskPets - инфопомощь животным в Витебске Телефонные коды городов и стран мира.

Рейтинг статьи: 4.200/5 (10 голосов).

При подключении новых пользователей приходится икать свободные порты на коммутаторах.
Порты заняты все, но часть не горит.
Возникла необходимость определять, подключено ли физически устройство на другом конце.

Спонсор этой страницы:

Пред история

У нас в организации большая сеть с множеством коммутаторов. Пользователи часто переезжают и пересаживаются. Со временем собирается достаточно много не задействованных коммутаций с патчпанели к коммутаторам. Возник вопрос, как определить, это пустая коммутация, или с той стороны компьютер выключен, если на коммутаторе лампочка не горит.

Возникла идея собрать прибор - тестер для быстрой проверки.

Теория для создания прибор

Сопротивление между контактами каждой пары ничтожно мало.
Напряжение на клиентских сетевых устойствах практически отсутствует.
Требуется измерить сопротивление каждой пары. Если все 4 пары в обрыве, значит с другой стороны ничего не подключено, и патчкорд можно снимать.
Если есть короткое, то с той стороны что то есть.

Схема прибора

Материалы

Для упрощения и удешевления проекта было использовано:

• Старая сетевая розетка RJ45
• Батарейка
• 4 светодиода

Для удобства были использованы светодиоды разных цветов.
Светодиоды и батарейки подбираются так, что бы светодиоды горели, а батарейка помещалась в сетевую розетку.

Изготовление

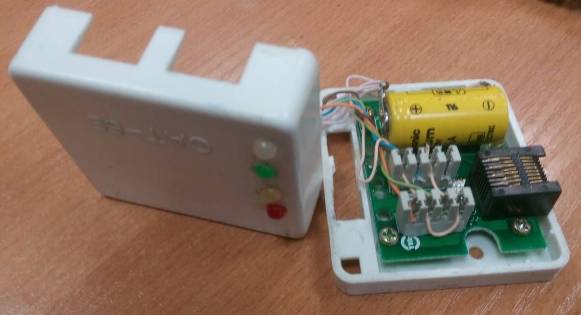

В сетевой розетке сверлятся отверстия под светодиоды, которые фиксируются термоклеем.
Размещаем батарейку и соединяем все проводами согласно схемы.

Результаты

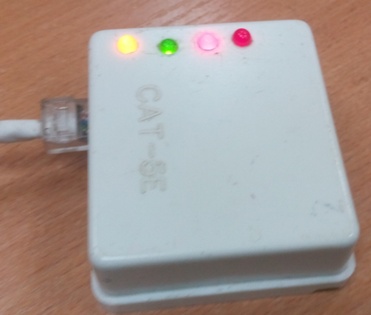

За несколько лет эксплуатации прибор выручал много раз.

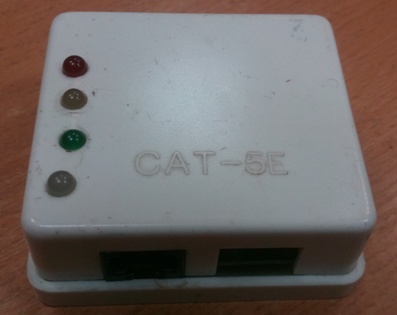

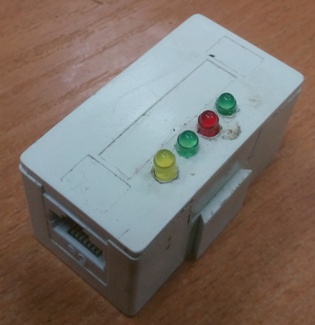

Был сделан и второй.
Тестер использовался не только для чистки шкафов, но и быстро проверить все ли жилы в кабеле целые.
Для более серьезной проверки и поиска неисправностей используется оборудование посерьезнее.
Батарейка жива до сих пор.

Сетевые инструменты

Комментарии к статье:

• 2017-11-03 06:32:20, Alex-III :

  А какие параметры у батарейки?
  Какие номиналы светодиодов?
  Марки КЕ = какие есть?

  Ответить на это
• 2021-10-27 11:00:09, Alex-III :

  Прошло 4 года а мне всё ещё интересно какая нужна батарейка?
  Алкалайновая на 1.5 вольта, или можно поставить литиевую 14500 например?
  Если я подам с неё 4 вольта на телефонный аппарат или сетевую карту компьютера - я их не спалю?


  Ответить на это
  • 2021-10-27 13:05:44, 123 :

    Я использовал батарейку он сервера на 3V, но думаю, что подойдет любая, от которой загорятся светодиоды. и я думаю 4 вольта не спалят, особенно если резистер добавишь.

    Ответить на это
    • 2021-10-27 15:07:49, Alex-III :

      Батарейка от сервера - это звучит! )))

      Ответить на это
• 2023-08-21 09:39:58, ВитебскоеНебо :

  Обязательно нужно добавить резисторы примерно по 100 ом, последовательно всем светодиодам, иначе активному сетевому оборудованию может не понравится такой приток электричества )
  Особенно если как вы предлагаете поставить 4-вольтовую...

  Ответить на это
