Описание ESP32-S3 zerro с распиновкой и инструкцией по подключению и прошивке.Спонсор этой страницы:

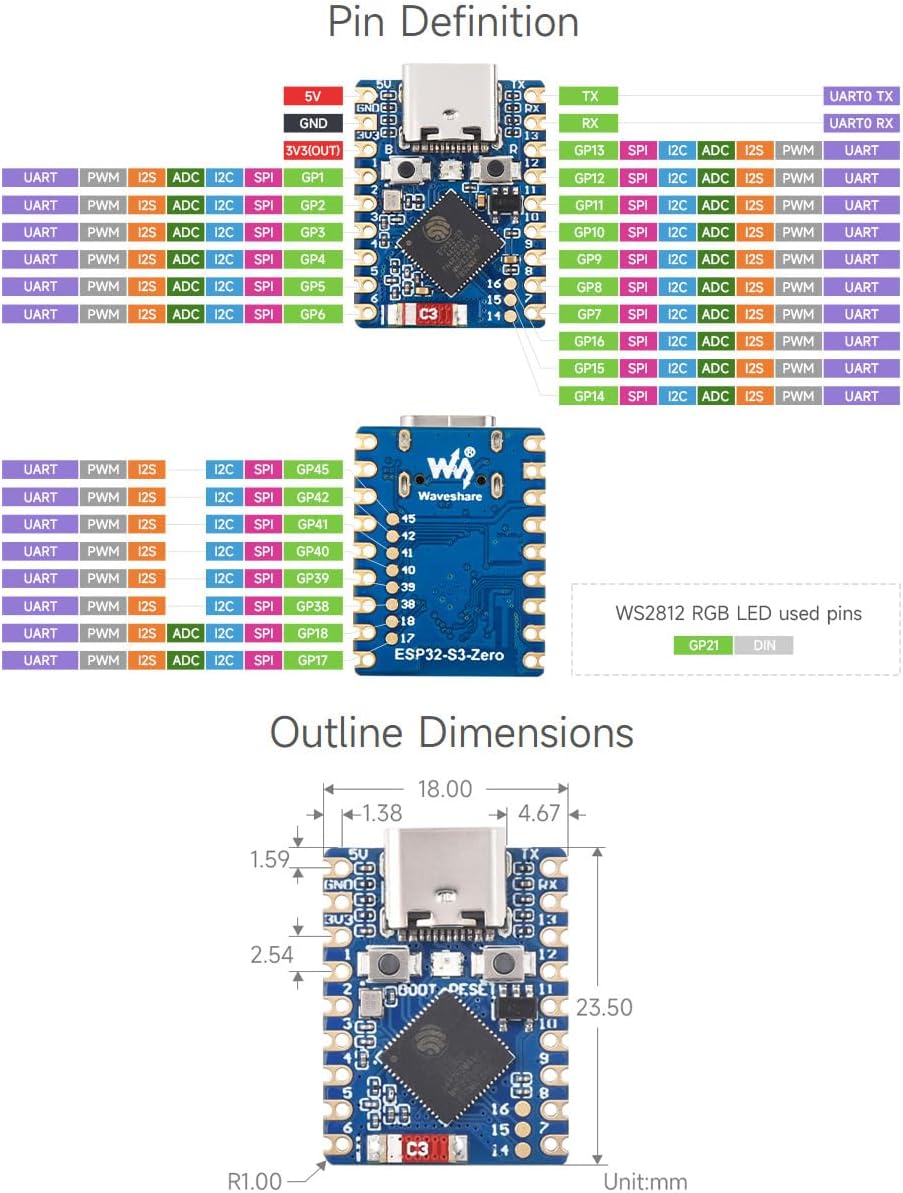

Распиновка
Подключение к компьютеру
Подключение к компьютеру через USB кабельArduino IDE

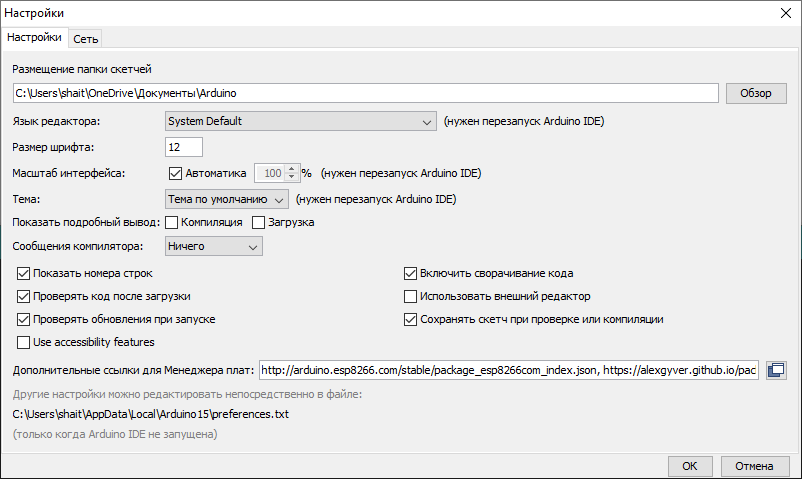

Дополнительные ссылки для Менеджера плат.
Публикую весь мой список.
http://arduino.esp8266.com/stable/package_esp8266com_index.json, https://alexgyver.github.io/package_GyverCore_index.json, https://dl.espressif.com/dl/package_esp32_index.json, https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_dev_index.json
Выбор чипа

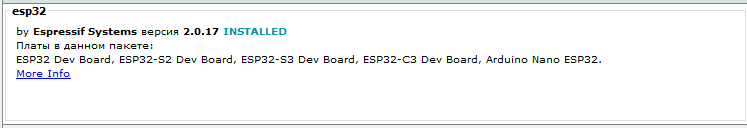

в Менеджере плат находим esp32 и устанавливаем.Версия 2.0.17 последняя из стабильных. Версия 3 еще сырая и не работает с fastled.

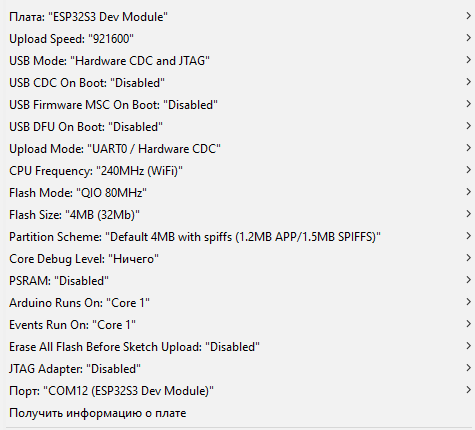

в Инструментах выбираем ESP32 S3 Dev module
Загрузка
Иногда приходится переходить в режим загрузки в ручную.Нажмите и удерживайте кнопку BOOT
Кликните по кнопке RST
Отпустите кнопку BOOT
Выберите com порт.
Загрузите прошивку.
Для возврата в рабочий режим кликните по кнопке RST
Файловая система FS и LittleFS

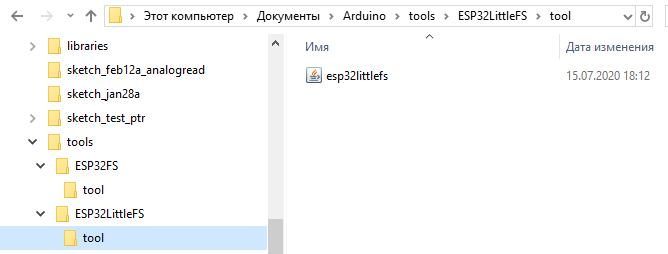

В папку "Размещение папки скетчей" скачать и распаковать esp_tools.zip

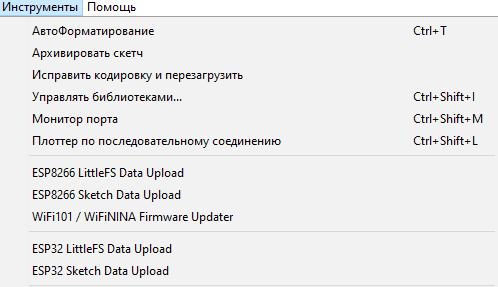

После перезапуска в меню "Инструменты" появятся загрузчики файлов.
Файлы помещаются в папку data в папке скетча
Ошибка при загрузке
Загрузку файловой системы необходмо осуществлять в режиме загрузкиВ случае возникновения ошибки
A fatal error occurred: This chip is ESP32-S3 not ESP32. Wrong --chip argument?

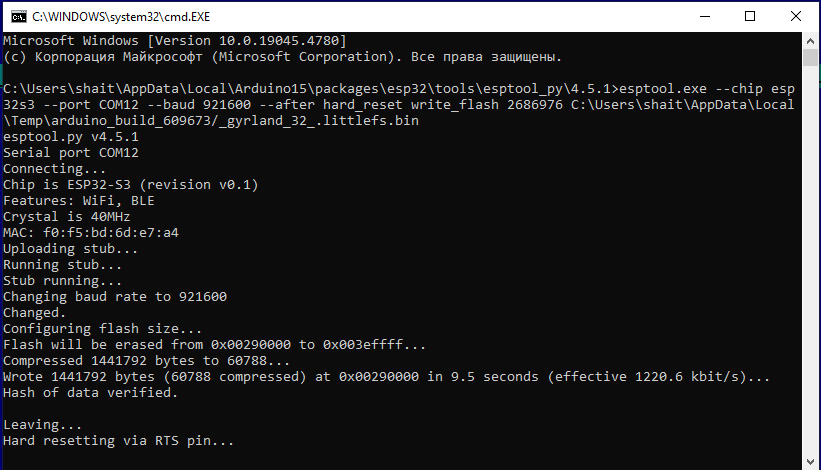

Смотрим, откуда запускается esptool, какой файл, адрес, порт используется.
и формируем строку запуска вручную:
esptool.exe --chip esp32s3 --port COM12 --baud 921600 --after hard_reset write_flash 2686976 C:\Users\shait\AppData\Local\Temp\arduino_build_609673/_gyrland_32_.littlefs.bin
После прошивки и заливки скетча для начала работы кликните по кнопке RST
Светодиод WS2812 на плате
На пине 21 расположен светодиод ws2812У меня подошел режим (GRB)
#define WS2812_PIN (21)
#define COLOR_ORDER (GRB)
