Описание ESP32-S2 с распиновкой и инструкцией по подключению и прошивке.

Спонсор этой страницы:

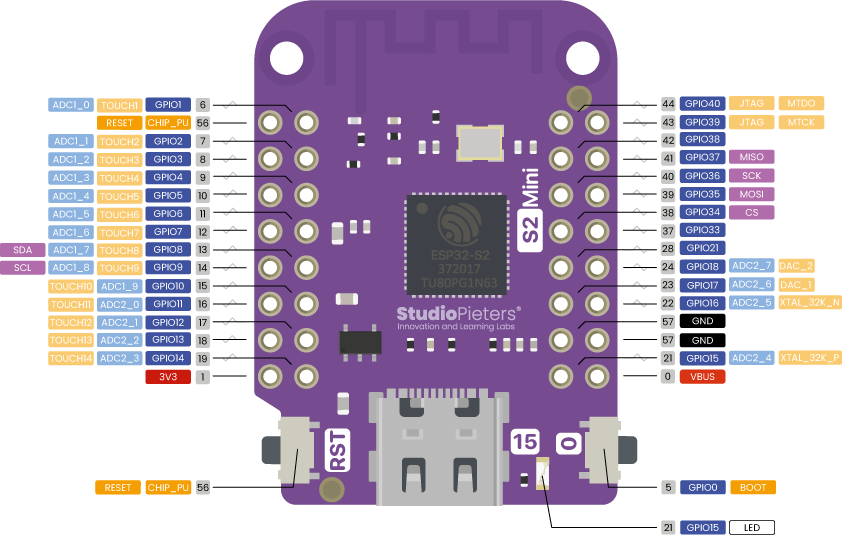

Распиновка

Подключение к компьютеру

Подключение к компьютеру через USB кабель

Arduino IDE

Дополнительные ссылки для Менеджера плат.
Публикую весь мой список.

http://arduino.esp8266.com/stable/package_esp8266com_index.json, https://alexgyver.github.io/package_GyverCore_index.json, https://dl.espressif.com/dl/package_esp32_index.json, https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_dev_index.json

Выбор чипа

в Менеджере плат находим esp32 и устанавливаем.
Версия 2.0.4 последняя из стабильных. Версия 3 еще сырая и не работает с fastled.

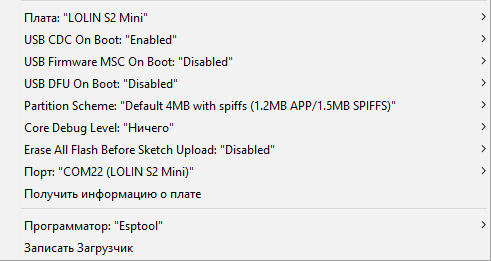

в Инструментах выбираем LOLIN S2 Mini

Загрузка

Иногда приходится переходить в режим загрузки в ручную.
1) Нажмите и удерживайте кнопку BOOT (GPIO0)
2) Кликните по кнопке RST
3) Отпустите кнопку BOOT (GPIO0)
4) Выберите com порт (он поменяется)
5) Загрузите прошивку.

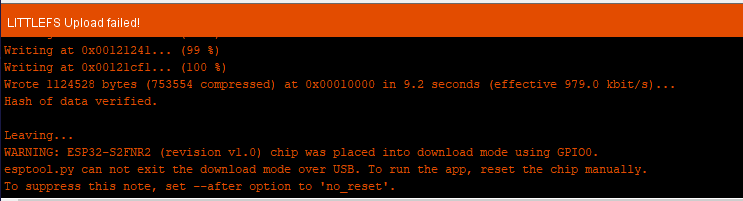

Иногда после прошивки ESP32-S2 не возвращается в рабочий режим
WARNING: ESP32-S2FNR2 (revision v1.0) chip was placed into download mode using GPIO0.
esptool.py can not exit the download mode over USB. To run the app, reset the chip manually.
To suppress this note, set --after option to 'no_reset'.

WARNING: ESP32-S2FNR2 (revision v1.0) chip was placed into download mode using GPIO0.
esptool.py can not exit the download mode over USB. To run the app, reset the chip manually.
To suppress this note, set --after option to 'no_reset'.

6) Все нормально прошилось.
Для возврата в рабочий режим кликните по кнопке RST

Если прошивка с ошибкой, и плата начинает циклически перегружаться (компьютер выдает звуком подключение / отключение), повторите с пункта 1.

Файловая система FS и LittleFS

В папку "Размещение папки скетчей" скачать и распаковать esp_tools.zip

После перезапуска в меню "Инструменты" появятся загрузчики файлов.

Файлы помещаются в папку data в папке скетча

Ошибка при загрузке

Перейти в режим загрузки со сменой COM порта, попробовать загрузить файлы LittleFS.
В случае возникновения ошибки

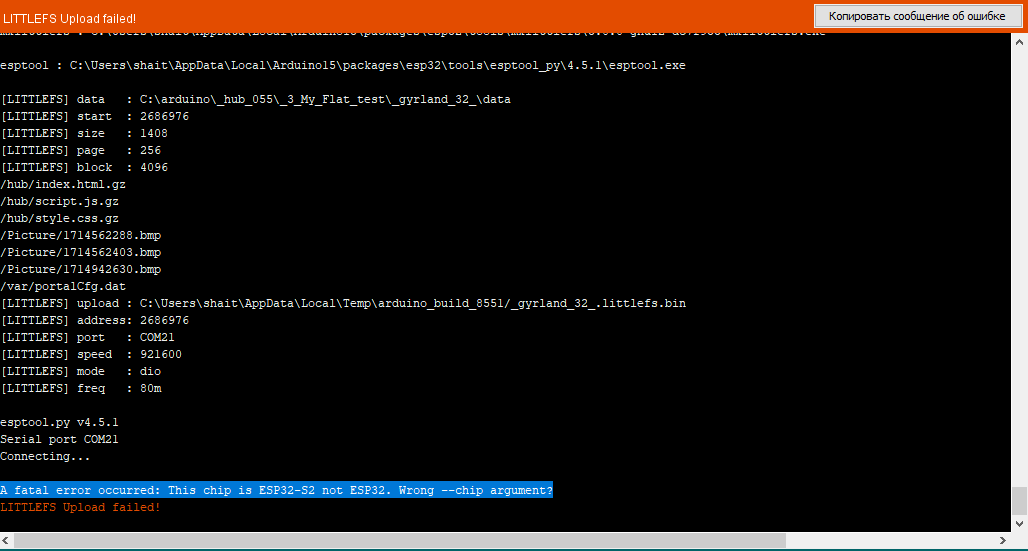

A fatal error occurred: This chip is ESP32-S2 not ESP32. Wrong --chip argument?
Смотрим, откуда запускается esptool, какой файл, адрес, порт используется.

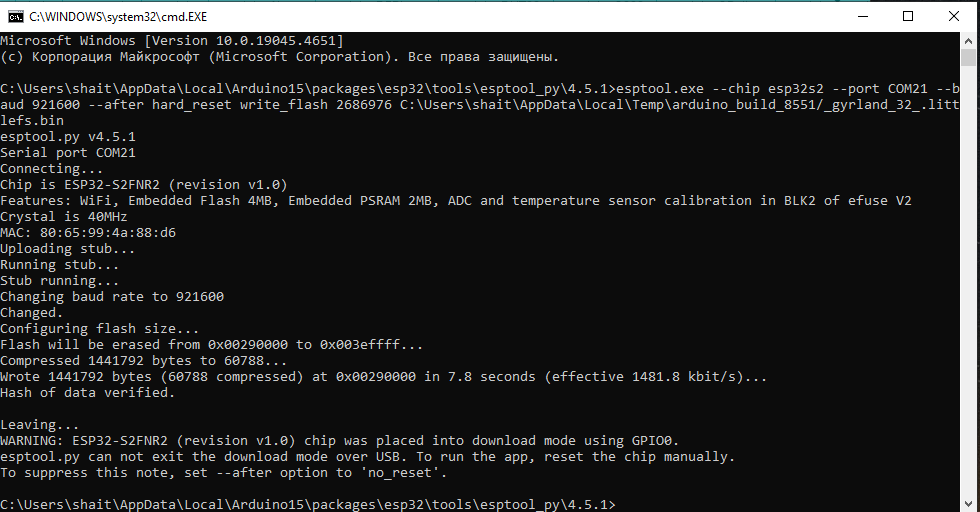

и формируем строку запуска вручную:

esptool.exe --chip esp32s2 --port COM21 --baud 921600 --after hard_reset write_flash 2686976 C:\Users\shait\AppData\Local\Temp\arduino_build_8551/_gyrland_32_.littlefs.bin

Для возврата в рабочий режим кликните по кнопке RST.
