Описание ESP32-C3FH4 с распиновкой и инструкцией по подключению и прошивке.

Спонсор этой страницы:

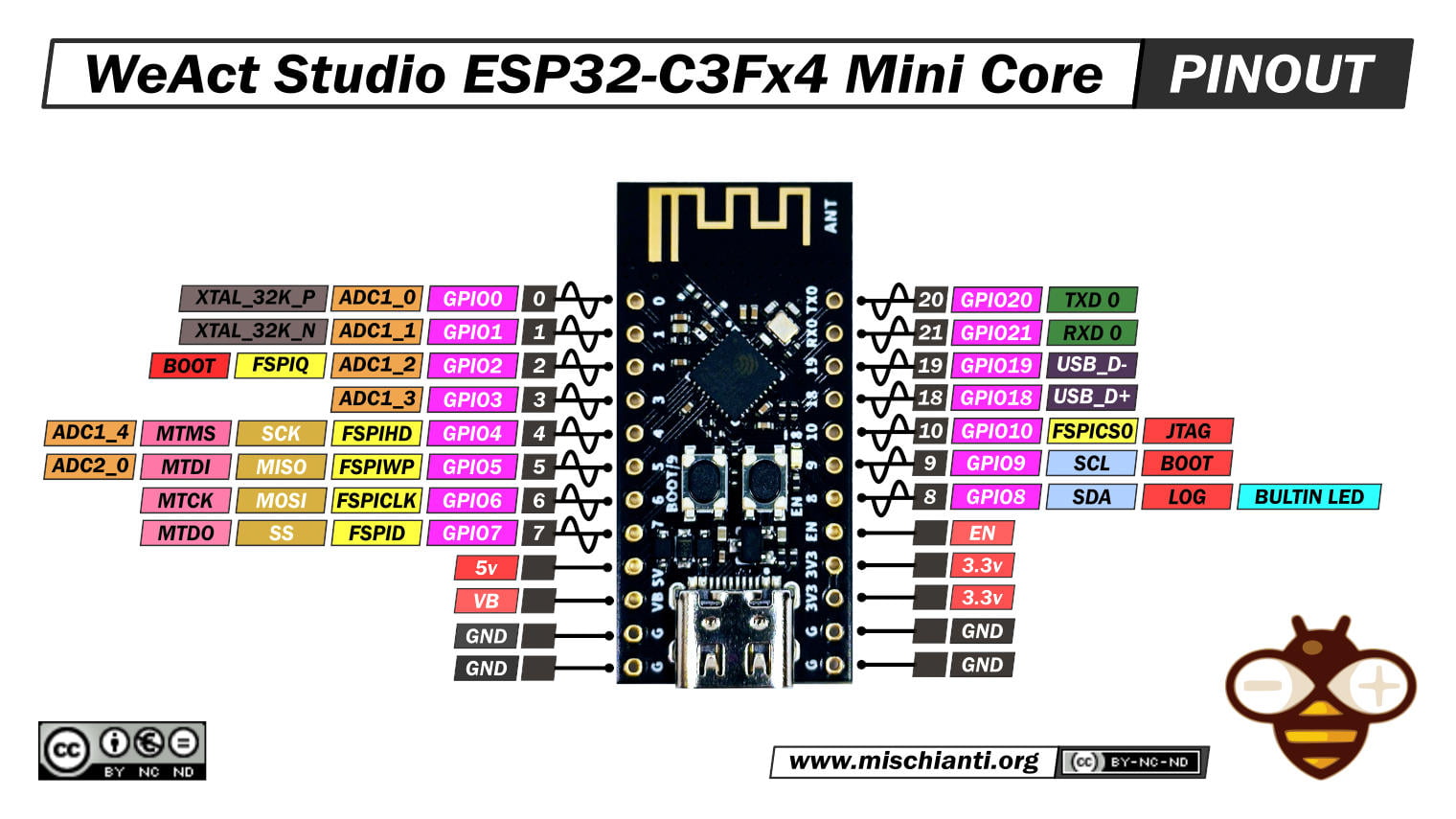

Распиновка

Модуль с flash памятью, распаянной на плате

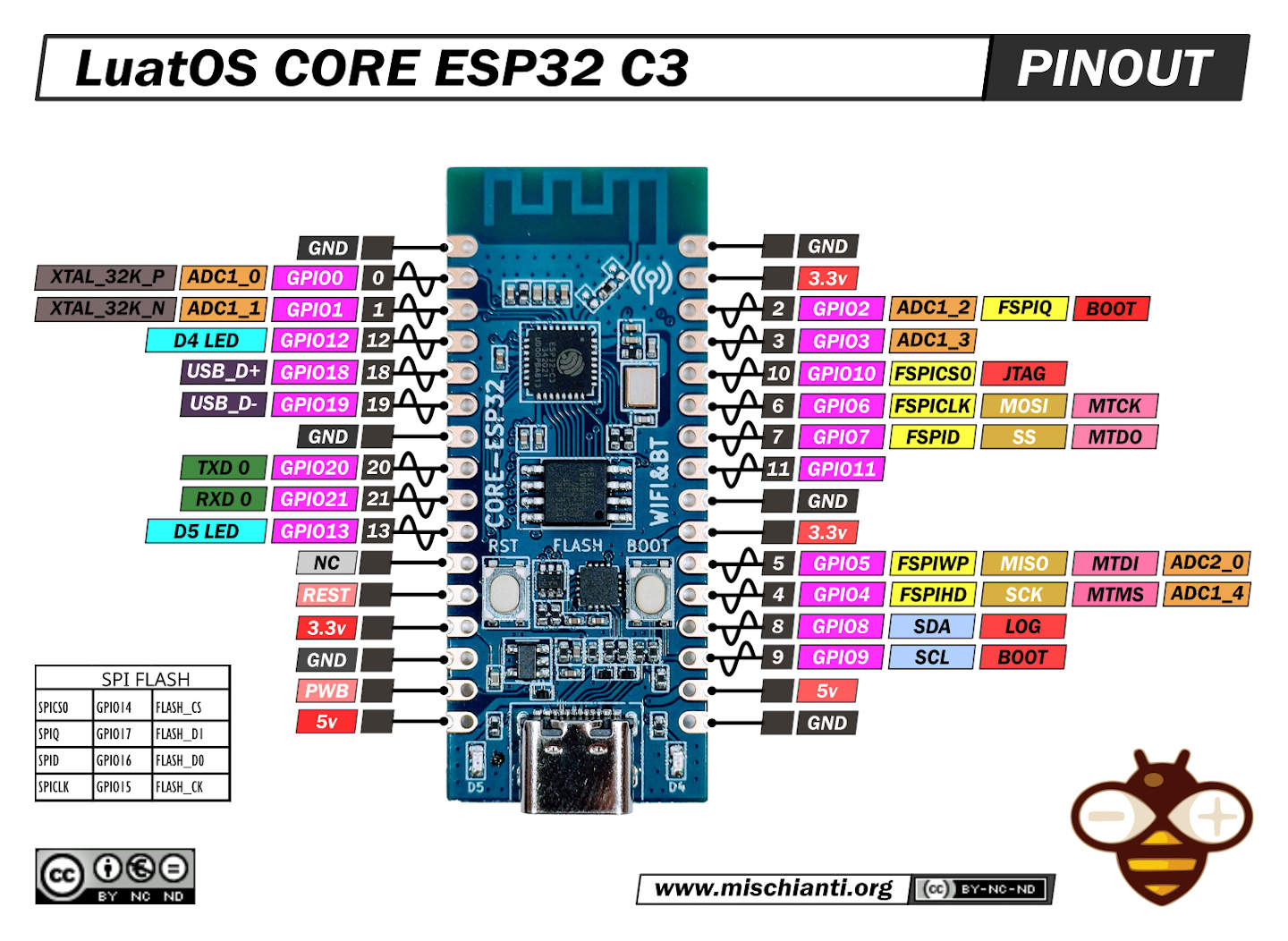

Модуль со встроенной flash памятью на кристале


Подключение к компьютеру

Подключение к компьютеру через USB кабель

Arduino IDE


Дополнительные ссылки для Менеджера плат.
Публикую весь мой список.

http://arduino.esp8266.com/stable/package_esp8266com_index.json, https://alexgyver.github.io/package_GyverCore_index.json, https://dl.espressif.com/dl/package_esp32_index.json, https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_dev_index.json

Выбор чипа

в Менеджере плат находим esp32 и устанавливаем.
Версия 2.0.17 последняя из стабильных. Версия 3 еще сырая и не работает с fastled.

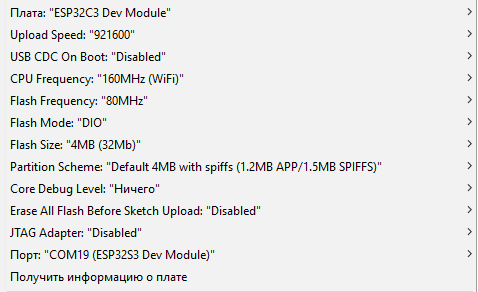

в Инструментах выбираем ESP32 C3 Dev module
Flash mode "DIO"

Файловая система FS и LittleFS

В папку "Размещение папки скетчей" скачать и распаковать esp_tools.zip



После перезапуска в меню "Инструменты" появятся загрузчики файлов.

Файлы помещаются в папку data в папке скетча

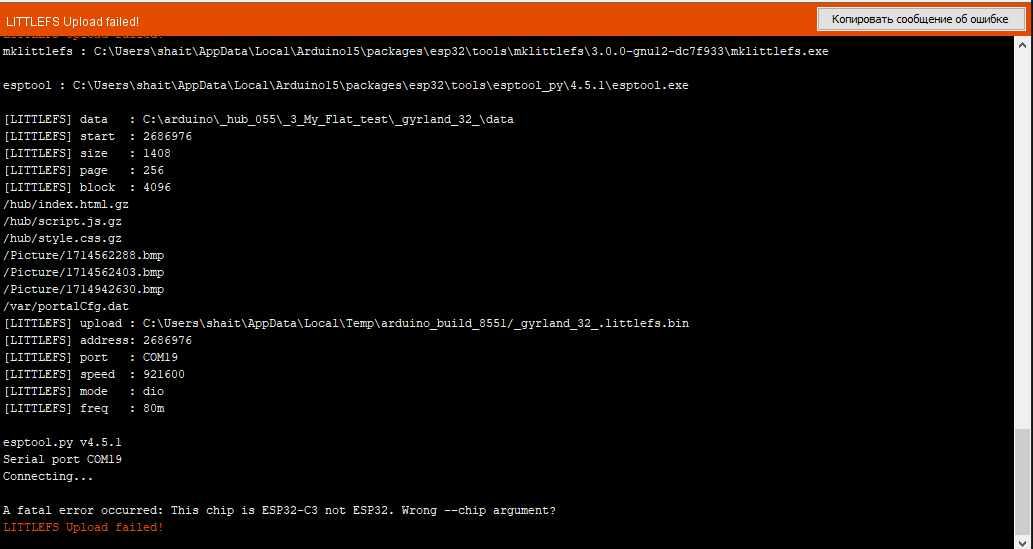

Ошибка при загрузке

В случае возникновения ошибки
A fatal error occurred: This chip is ESP32-C3 not ESP32. Wrong --chip argument?
Смотрим, откуда запускается esptool, какой файл, адрес, порт используется.

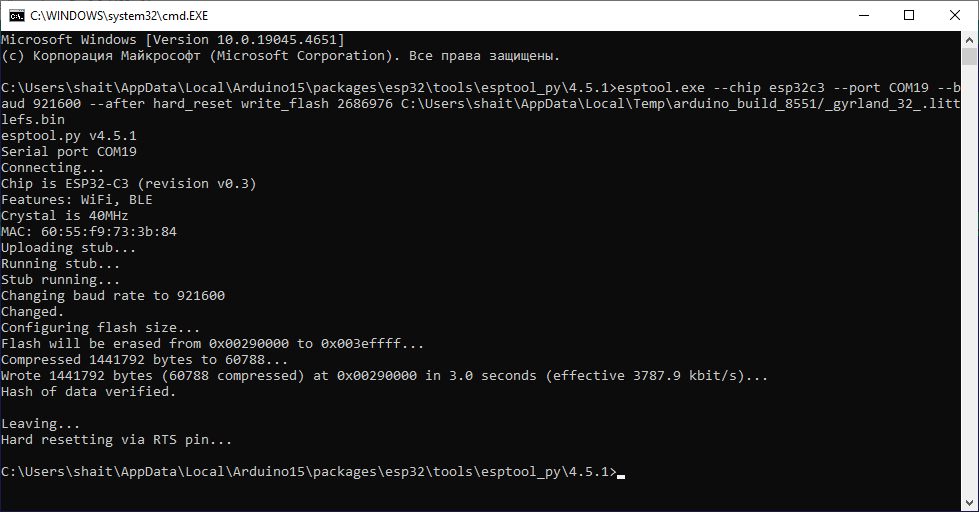

и формируем строку запуска вручную:

esptool.exe --chip esp32c3 --port COM19 --baud 921600 --after hard_reset write_flash 2686976 C:\Users\shait\AppData\Local\Temp\arduino_build_8551/_gyrland_32_.littlefs.bin
