Перепрошивка телефона Cisco IP Phone 7924, русификация меню, подключение к провайдеру VoIP Zadarma.

Спонсор этой страницы:

Инструкция по подключению Cisco IP Phone 7924 к VoIP сервису zadarma.com

Выбор версии

Как выяснилось не все версии работают с сервисом. Перебрав несколько версий прошивки, остановился на cmterm-7942_7962-sip.8-5-4.zip

SIP42.8-5-4S - регистрируется и работает

SIP42.9-0-3S - не регистрируется

SIP42.9-4-2-1S - не регистрируется

Установка версии

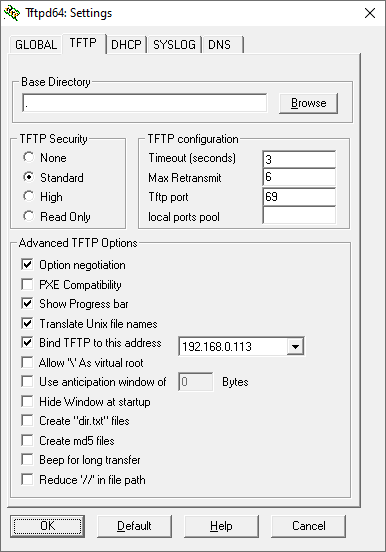

Скачиваем TFTP64 сервер, например отсюда.

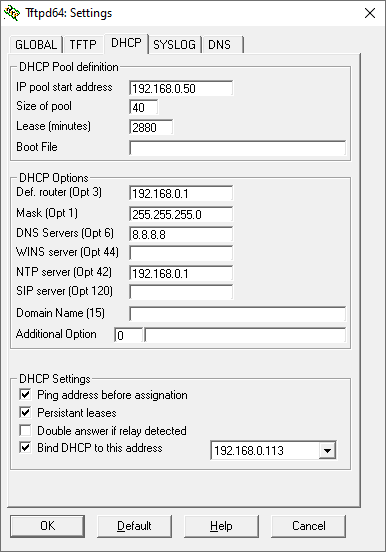

Включаем и настраиваем DHCP сервер на компьютере, и отключаем, что бы не мешал, на модеме


Распаковывем архив в папку с TFTP сервером.

apps42.8-5-4TH1-6.sbn
cvm42sip.8-5-4TH1-6.sbn
jar42sip.8-5-4TH1-6.sbn
cnu42.8-5-4TH1-6.sbn
dsp42.8-5-4TH1-6.sbn
term42.default.loads
term62.default.loads

Включаем телефон, и сразу нащимаем и удерживаем "#".
После загарания/мигания лампочек оранжевым цветом набираем комбинацию "123456789*0#".

После перезагрузки телефон должен подхватить IP адрес и обновить прошивку.
Процесс можно наблюдать как на экране телефона, так и в логах TFTP64 серевера.

Настройка телефона и русификация

Телефоны cisco не настраиваются ни с аппарата, ни с web интерфейса.
Они скачивают файл с настойкой с tftp сервера.
В этом файле указан SIP сервер, учетные записи и прочие настройки.
Имя файла SEP MAC-адрес Cisco-телефона.cnf.xml Скачать SEP_MAC_ADDR.cnf.xml

Так же понадобится архив Russian_Russian_Federation.zip, который так же надо распаковать в папку TFTP сервера в папку Russian_Russian_Federation.

Настрока сервера и учетной записи в SEP_MAC_ADDR.cnf.xml

Переименеовывем SEP_MAC_ADDR.cnf.xml с учетом MAC адреса телефона, что то типа SEPC8F9F9D7AE74.cnf.xml и открываем в любом текстовом редакторе.

Настраиваем часовой пояс. Для Москвы и Минска подойдет "Saudi Arabia Standard Time"
Там же вписываем IP адреса NTP сервером (по имени время брать не хочет)

Другие часовые пояса можно посмотреть на сайте Cisco

            <timeZone>Saudi Arabia Standard Time</timeZone>
            <ntps>
                <ntp>
                  <name>192.168.0.1</name>
                  <ntpMode>Unicast</ntpMode>
                </ntp>
                <ntp>
                  <name>88.147.254.235</name>
                  <ntpMode>Unicast</ntpMode>
                </ntp>
            </ntps>

Настройки сервера zadarma уже вписаны в секции <callManagerGroup>.

Настроки русского языка вписаны в секции <userLocale>.

Настроки имени и пароля делаются в секции <sipLines>.
11234-100 и password - имя и пароль в личном кабинете zadarma.

На вторую кнопку настроен эхо-тест. В дальнейшем можно задать часто набираемый номер

        <sipLines>
          <line button="1">
            <featureID>9</featureID>
            <featureLabel>11234-100</featureLabel>
            <proxy>pbx.zadarma.com</proxy>
            <port>5060</port>
            <name>11234-100</name>
            <displayName>11234-100</displayName>
            <autoAnswer>
              <autoAnswerEnabled>2</autoAnswerEnabled>
            </autoAnswer>
            <callWaiting>3</callWaiting>
            <authName>11234-100</authName>
            <authPassword>password</authPassword>
            <sharedLine>false</sharedLine>
            <messageWaitingLampPolicy>3</messageWaitingLampPolicy>
            <messagesNumber>80</messagesNumber>
            <ringSettingIdle>4</ringSettingIdle>
            <ringSettingActive>5</ringSettingActive>
            <contact>11234-100</contact>
            <forwardCallInfoDisplay>
              <callerName>true</callerName>
              <callerNumber>true</callerNumber>
              <redirectedNumber>false</redirectedNumber>
              <dialedNumber>true</dialedNumber>
            </forwardCallInfoDisplay>
          </line>
          <line button="2">
           <featureID>21</featureID>
           <featureLabel>echo test</featureLabel>
           <speedDialNumber>4444</speedDialNumber>
          </line>
        </sipLines>

в секции <transportLayerProtocol>1</transportLayerProtocol> указан протокол:

2 – Prefer use UDP
1 – Prefer use TCP

Можно добавить файл dialplan.xml, в котором указать начальную цифру коротких номеров, но не обязательно.

<DIALTEMPLATE>
  <TEMPLATE MATCH="1.." Timeout="1"/>
  <TEMPLATE MATCH="4444" Timeout="1"/>
  <TEMPLATE MATCH="*" Timeout="3"/> <!-- Anything else -->
</DIALTEMPLATE>

После того, как все необходимые файлы подготовлены, можно зайти в меню и, набрав "**#**" перегрузить телефон
