Описание

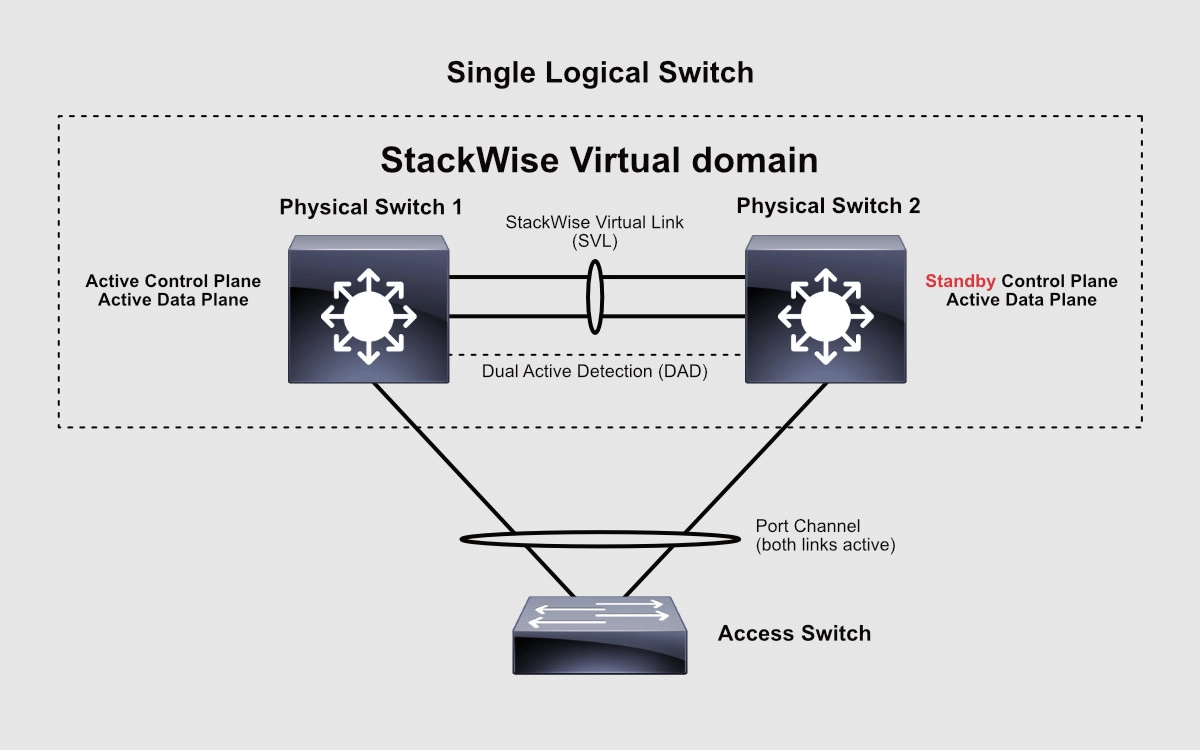

Cisco StackWise Virtual — это технология виртуализации коммутаторов, которая упрощает управление сетью за счет объединения двух физических коммутаторов в один логический виртуальный коммутатор. С помощью одного виртуального коммутатора вы можете создавать Portchannel для подключения других коммутаторов.
StackWise является продолжением технологии VSS и позволяет объединить в стек два коммутатора используя Ethernet порты.
Выбор портов для объединения коммутаторов в StackWise
Коммутатор Catalyst 9500-48Y4C имеет:
48 портов пропускной способностью до 25 Гбит (TwentyFiveGigE1/0/1-48)
4 порта пропускной способностью до 100 Гбит (HundredGigE1/0/50-52)
Коммутатор Catalyst 9500-48Y4C оснащен ASIC Unified Access Data Plane (UADP) 3.0 и обеспечивает значительно большую пропускную способность по сравнению с ASIC UADP.

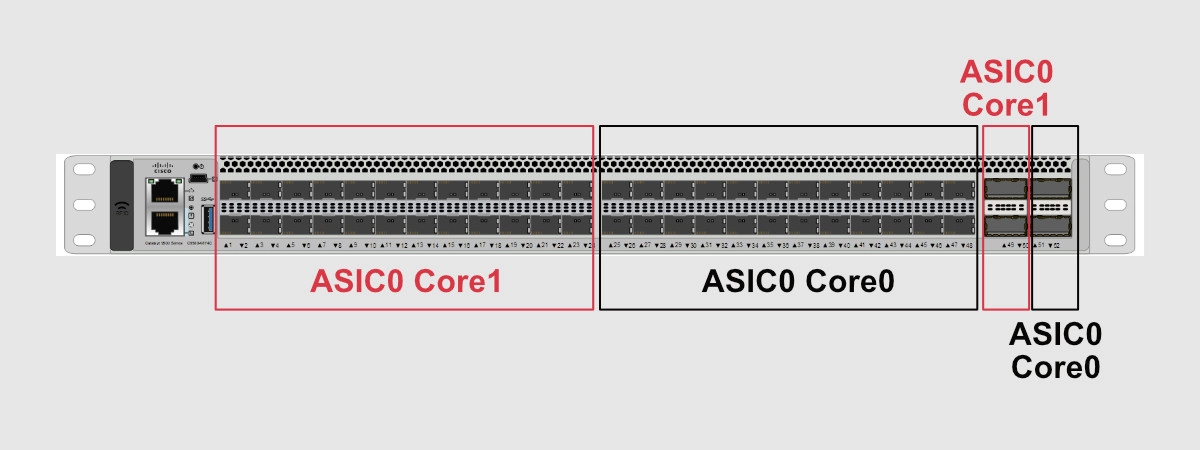

ASIC UADP 3.0 содержит два основных процессора: Core 1 и Core 0.
Порты 1–24 и 49–50 сопоставлены с ASIC0/Core1.
Порты 25–48 и 51–52 сопоставлены с ASIC0/Core0.

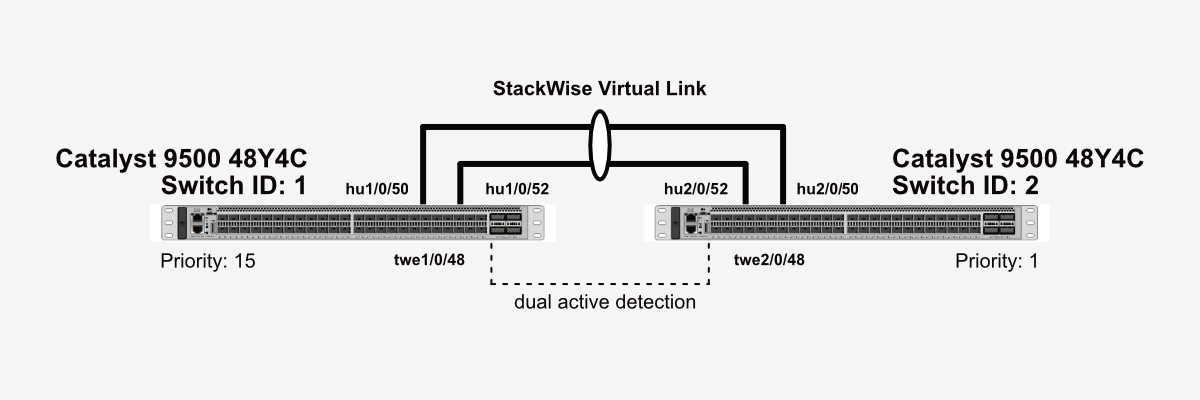

Для объединения коммутаторов в стек желательно использовать минимум два соединения из разных Core
Например, порты HundredGigE1/0/50 и HundredGigE1/0/52
В редких случаях, когда все каналы SVL выходят из строя, резервный коммутатор уровня управления становится активным, поскольку он больше не может обмениваться данными со своим партнером. В этот момент у вас будет два активных коммутатора с одинаковой конфигурацией, которая включает одинаковые IP-адреса на всех маршрутизируемых и коммутируемых виртуальных (SVI) интерфейсах. Дублирование IP-адресов везде!
Ситуация возможна, когда при очередном обновлении выясняется, что индусы в прошивке забыли и внезапно выкинули из поддержки ваши QSFP модули.
Чтобы смягчить этот сценарий, для контроля состояния стека добавлена технология DAD (StackWise Virtual Dual Active Detection).В случае потери всех каналов SVL на одном коммутаторе (Standby) все порты уходят в Err-Disable.
После восстановления стековых каналов SVL Standby коммутатор перегружается.
Выбор active/stanby коммутатора задается командой switch priority
1 - приоритет по умолчанию, 15 - максимальный приоритет.
Для соединения Dual Active Detection достаточно SFP 1G
Настройка коммутаторов
Коммутатор 1
Switch#switch priority 15
Switch#
Switch#config terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#
Switch(config)#stackwise-virtual
Please reload the switch for Stackwise Virtual configuration to take effect
Upon reboot, the config will be part of running config but not part of start up config.
Switch(config-stackwise-virtual)# domain 101
Switch(config-stackwise-virtual)# exit
Switch(config)#
Switch(config)#interface range hu1/0/50,hu1/0/52
Switch(config-if-range)# stackwise-virtual link 1
WARNING: SVL configuration will be ignored on lower (1G) speed.
WARNING: All the extraneous configurations will be removed for HundredGigE1/0/50 on reboot
INFO: Upon reboot, the config will be part of running config but not part of start up config.
WARNING: SVL configuration will be ignored on lower (1G) speed.
WARNING: All the extraneous configurations will be removed for HundredGigE1/0/52 on reboot
INFO: Upon reboot, the config will be part of running config but not part of start up config.
Switch(config-if-range)# exit
Switch(config)#
Switch(config)#int twe1/0/48
Switch(config-if-range)# stackwise-virtual dual-active-detection
WARNING: All the extraneous configurations will be removed for TwentyFiveGigE1/0/48 on reboot.
INFO: Upon reboot, the config will be part of running config but not part of start up config.
Switch(config-if-range)# end
Switch#wr
Building configuration...
[OK]
Switch#
Switch#reload
Proceed with reload? [confirm]
Switch#switch renumber 2
WARNING: Changing the switch number may result in a configuration change for that switch. The interface configuration associated with the old switch number will remain as a provisioned configuration. New Switch Number will be effective after next reboot. Do you want to continue?[y/n]? [yes]: yes
Switch#wr
Building configuration...
[OK]
Switch#
Switch#reload
Proceed with reload? [confirm]
Switch#
Switch#config terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#
Switch(config)#stackwise-virtual
Please reload the switch for Stackwise Virtual configuration to take effect
Upon reboot, the config will be part of running config but not part of start up config.
Switch(config-stackwise-virtual)# domain 101
Switch(config-stackwise-virtual)# exit
Switch(config)#
Switch(config)#interface range hu2/0/50,hu2/0/52
Switch(config-if-range)# stackwise-virtual link 1
WARNING: SVL configuration will be ignored on lower (1G) speed.
WARNING: All the extraneous configurations will be removed for HundredGigE2/0/50 on reboot
INFO: Upon reboot, the config will be part of running config but not part of start up config.
WARNING: SVL configuration will be ignored on lower (1G) speed.
WARNING: All the extraneous configurations will be removed for HundredGigE2/0/52 on reboot
INFO: Upon reboot, the config will be part of running config but not part of start up config.
Switch(config-if-range)# exit
Switch(config)#
Switch(config)#int twe2/0/48
Switch(config-if-range)# stackwise-virtual dual-active-detection
WARNING: All the extraneous configurations will be removed for TwentyFiveGigE2/0/48 on reboot.
INFO: Upon reboot, the config will be part of running config but not part of start up config.
Switch(config-if-range)# end
Switch#wr
Building configuration...
[OK]
Switch#
Switch#reload
Proceed with reload? [confirm]
Просмотр состояния StackWise
Switch#show stackwise-virtual
Stackwise Virtual Configuration:
--------------------------------
Stackwise Virtual : Enabled
Domain Number : 101
Switch Stackwise Virtual Link Ports
------ ---------------------- ------
1 1 HundredGigE1/0/50
HundredGigE1/0/52
2 1 HundredGigE2/0/50
HundredGigE2/0/52
Switch#
Switch#
Switch#
Switch#
Switch#show stackwise-virtual link
Stackwise Virtual Link(SVL) Information:
----------------------------------------
Flags:
------
Link Status
-----------
U-Up D-Down
Protocol Status
---------------
S-Suspended P-Pending E-Error T-Timeout R-Ready
-----------------------------------------------
Switch SVL Ports Link-Status Protocol-Status
------ --- ----- ----------- ---------------
1 1 HundredGigE1/0/50 U R
HundredGigE1/0/52 U R
2 1 HundredGigE2/0/50 U R
HundredGigE2/0/52 U R
Switch#
Switch#
Switch#
Switch#show stackwise-virtual dual-active-detection
In dual-active recovery mode: No
Recovery Reload: Enabled
Dual-Active-Detection Configuration:
-------------------------------------
Switch Dad port Status
------ ------------ ---------
1 TwentyFiveGigE1/0/48 up
2 TwentyFiveGigE2/0/48 up
Switch#
Switch#
Switch#
Для перезагрузки коммутаторов по отдельности используются команды:
redundancy reload peer - для перезакрузки standby коммутатора
redundancy force-switchover - для смены ролей active/standby коммутатора с последующей перезагрузкой ставшего standby.
И да будут устойчивы и надежны Ваши SFP модули.
