Первичная настройка маршрутизаторов Cisco Systems

На главную Cisco Systems VoIP маршрутизатор Беларусь Asterisk коммутатор Nateks Alcatel MTS Gigaset Velcom ZTE Grandstream Android Huawei админы шутят о сайте Zelax Allied Telesis D-Link Arduino Штрихкоды HP
Телефонные номера доступа sip операторов Телефонные коды городов и стран мира.

Рейтинг статьи: 2.571/5 Рейтинг 2.57 из 5Рейтинг 2.57 из 5Рейтинг 2.57 из 5Рейтинг 2.57 из 5Рейтинг 2.57 из 5 (70 голосов).

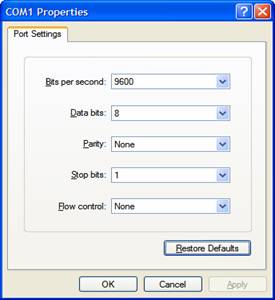

Для подключения устройства к com порту компьютера используется фирменный кабель CISCO (обычно плоский, голубого цвета) называется rollover. Программа для настройки – гипертерминал.

Спонсор этой страницы:





Далее на все вопросы отвечать No, пока не выйдет приглашение

Switch>


Далее дать команды, и как это все будет выглядеть:  IP адреса проверить и подобрать заранее. Адреса и пароль сообщить мне (ICQ 200001) для дальнейшей настройки.

Switch>ena

Switch#conf t

Switch(config)#int vl1

Switch(config-if)#ip addr 10.202.224.193 255.255.255.0

Switch(config-if)#no sh

Switch(config-if)#exit

Switch(config)# ip default-gateway 10.202.224.1

Switch(config)#ena secret пароль_на_изменение

Switch(config)#line vty 0 4

Switch(config-line)#password пароль_на_доступ

Switch(config-line)#login

Switch(config-line)#exit

Switch(config)#Hostname 2960_224

2960_224(config)#exit

2960_224#wr (сохранить конфигурацию)

Building configuration...

[OK]

2960_224#

При необходимости в режиме конфигурации портов

Switch(config)#int range f0/1-24

Switch (config-if-range)#

Для контроля широковещательного трафика на портах конечных пользователей дать команды

storm-control broadcast level 0.50 0.40

storm-control multicast level 0.50 0.40

spanning-tree portfast

отмена команды например

на портах между коммутаторами

storm-control broadcast level 5 3

storm-control multicast level 5 3

и команда spanning-tree portfast не добавляется

для отмены данной команды

no spanning-tree portfast

конфигурирование одного порта

Switch(config)#int f0/1

или

Switch(config)#int g0/1

Switch (config-if)#? Список команд

Switch (config-if)#speed (10/100/1000/auto)

Switch (config-if)#duplex (full/half/auto)

Switch (config-if)#description строка_описания

Switch (config-if)#spanning-tree portfast

Установки скорости и дуплекса должны быть одинаковыми на обоих сторонах.

Установки с одной стороны точные, с другой автоматические не допускаются.

Для удобства контроля удаленных отделений, например подключенных по 64к к корпоративной сети через оборудование телекома на портах можно прописать реальную скорость работы.

Например



interface FastEthernet0/23

 description Andreevschina

 bandwidth 64

 speed 10

 duplex half

 storm-control broadcast level 0.50 0.40

 storm-control multicast level 0.50 0.40

 spanning-tree portfast



В случае, если необходимо выключить или включить порт, можно использовать команды



Switch (config-if)#shut

Switch (config-if)#no shut



Для автоматического восстановления порта после разных ситуаций (состояение порта err-disabled) в основном конфиге начиная с модели cisco 2950 прописать



Switch(config)err det ca all

Switch(config)err rec ca all

Switch(config)err rec int 30





Для восстановления IOS на коммутаторах CISCO необходимо (приблизительно. Будет возможность, уточню на реальной модели)

1)     Иметь нужный IOS (FTP://10.202.1.9/ios)

2)     Подключиться программой Гипертерминал

3)     Дождаться приглашения Rmon>

4)     Flash_Init

5)     copy xmodem: flash://имя_файла.bin

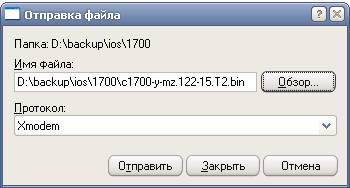

Передача, отправить файл


6)     Посмотреть всю конфигурацию

2960_224#sh run

Посмотреть состояние портов можно

2960_224#sh int f0/22

FastEthernet0/22 is up, line protocol is up (connected)

  Hardware is Fast Ethernet, address is 001c.0fab.7d96 (bia 001c.0fab.7d96)

  Description: cisco 2950

  MTU 1500 bytes, BW 100000 Kbit, DLY 100 usec,

     reliability 255/255, txload 3/255, rxload 1/255

  Encapsulation ARPA, loopback not set

  Keepalive set (10 sec)

  Half-duplex, 100Mb/s, media type is 10/100BaseTX

  input flow-control is off, output flow-control is unsupported

  ARP type: ARPA, ARP Timeout 04:00:00

  Last input 00:00:00, output 00:00:01, output hang never

  Last clearing of "show interface" counters never

  Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0

  Queueing strategy: fifo

  Output queue: 0/40 (size/max)

  5 minute input rate 654000 bits/sec, 845 packets/sec

  5 minute output rate 1399000 bits/sec, 867 packets/sec

     106474331 packets input, 3219409987 bytes, 0 no buffer

     Received 346913 broadcasts (0 multicast)

     0 runts, 0 giants, 0 throttles

     0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored

     0 watchdog, 163873 multicast, 0 pause input

     0 input packets with dribble condition detected

     89068007 packets output, 4292459891 bytes, 0 underruns

     0 output errors, 235319 collisions, 1 interface resets

     0 babbles, 291365 late collision, 0 deferred

     0 lost carrier, 0 no carrier, 0 PAUSE output

     0 output buffer failures, 0 output buffers swapped out
