Модуль ИК приёмника для Умного сетевого хаос дома

Спонсор этой страницы:

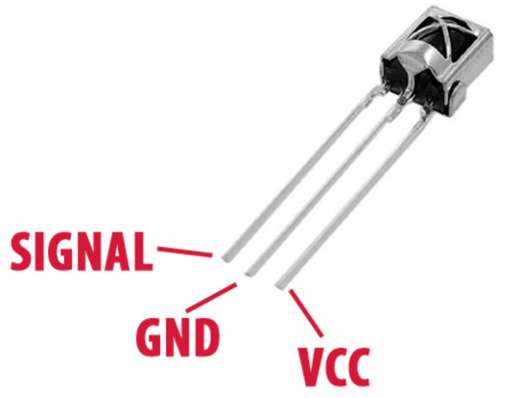

Модуль IR

проходит под индексом HX1838, VS1838 или VS1838B Рабочая частота: 38 кГц Дальность приема сигнала: до 20 м Рабочее напряжение: 2,7-6,0 В Потребляемый ток: 0,4-1,5 мА Угол приема сигнала: 90°

Подключение и настройка

в файле define.h

//--------------------------------------------------------
// модуль module_IR.ino
#define IR_PIN (5U) // для Wemos Пин D1 для ESP-01 - 2 - GPIO2
// Максимальное количество IR команд (кнопок на пульте). Если пультов много, добавляйте
#define MAX_IR (20U)

IR_PIN - номер pin, куда подключен ИК приемник. для отключения модуля, закоментировать.
MAX_IR - количество событий в управлении.

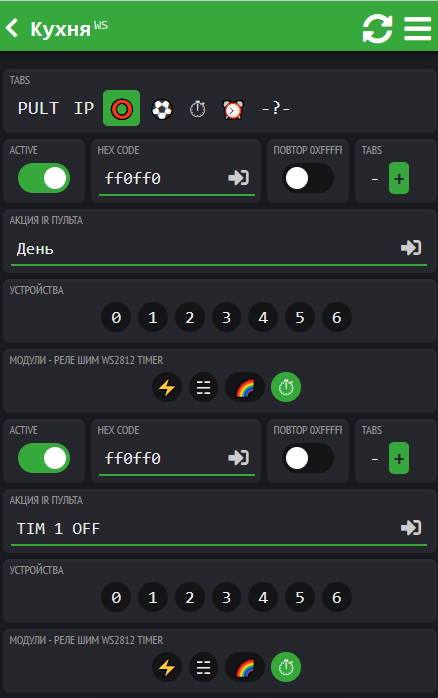

Управление

Активируется переключателем Active

Вносится код кнопки в HEX формате, либо задается значение 0 и активируется пультом. В ячейку запишется код кнопки с пульта.

Есть 2 вида пультов. Одни при удержании повторяют код кнопки, вторые передают FFFFFFFF.
В случае если вы будете использовать сценарий с удержанием и у Вас второй тип, активируйте переключатель Повтор.

Вписываем команду в Акция пульта

Указываем, каким соседям и на какие модули ее будем отправлять.

Допускается одинаковые коды в разные сценарии. В этом случае выполнятся все сценарии с заданным кодом.

Пример сценария включения подсветки Сценарий включения матрицы WS2812 на одной ESP с помощью ИК пульта на другой ESP
