Обзор и настройка linksys spa3000 для дома

На главную Cisco Systems VoIP маршрутизатор Беларусь Asterisk коммутатор Nateks Alcatel MTS Gigaset Velcom ZTE Grandstream Android Huawei админы шутят о сайте Zelax Allied Telesis D-Link Arduino Штрихкоды HP
Телефонные номера доступа sip операторов Телефонные коды городов и стран мира.

Рейтинг статьи: 2.740/5 Рейтинг 2.74 из 5Рейтинг 2.74 из 5Рейтинг 2.74 из 5Рейтинг 2.74 из 5Рейтинг 2.74 из 5 (104 голосов).

Все больше желающих использовать IP телефонию для звонков за границу.
Решил поискать "железо" на китайских сайтах.
Одно из недорогих и универсальных решений Linksys SPA 3000.

Спонсор этой страницы:

Краткое описание Linksys SPA 3000

После заказа на сайте aliexpress и ожидания чуть больше месяца я стал владельцем данного девайса.
Не смотря на мятую коробку сам девайс был в рабочем состоянии.
В комплект поставки входил сам шлюз, блок питания, метровый патчкорд RJ-45 синего цвета, 2 телефонных патчкорда и бесполезная инструкция на 1 листик.

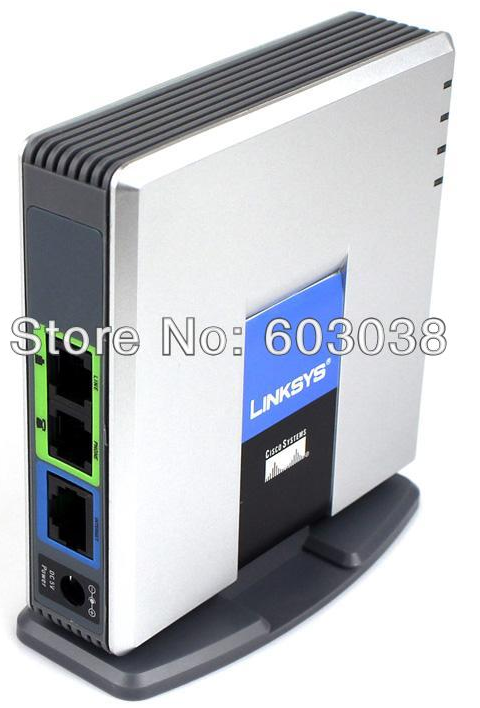

Внешний вид linksys spa3000

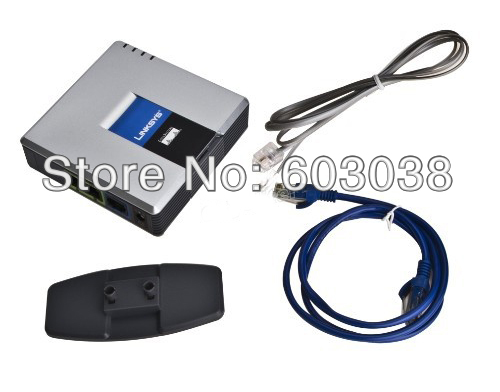

Комплектация linksys spa3000

Голосовой шлюз Linksys spa3000 оснащен одним портом fxs для подключения аналогового телефона, полноценным портом fxo для подключения городской линии и портом Ethernet для включения в локальную сеть.

Достаточно удобно поставить дома в разрыв между городской линией и телефоном, настроить маршрутизацию и звонить и по стране через ГТС и за границу через интернет с одного телефонного аппарата. При этом нет необходимости включать компьютер, брать наушники и микрофон.

Первичная настройка.

При включении в локальную сеть шлюз получает IP адрес по DHCP
В случае отсутствия DHCP шлюз назначает статический адрес по умолчанию 192.168.0.100

Для того, что бы узнать адрес шлюза можно посмотреть на модеме/маршрутизаторе в таблице ARP (MAC адрес шлюза указан на корпусе) или подключив аналоговой телефон и набрав ****110# можно услышать IP адрес.
Голос мужской. Язык английский.

Заходим через http на шлюз по выясненному IP адресу, выполняем Admin Login и режим конфигурирования advanced

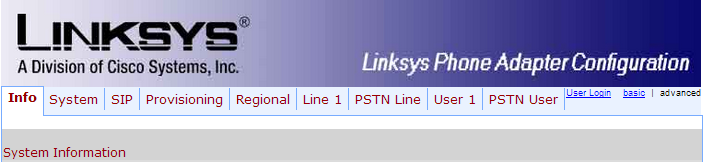

Конфигурация linksys spa3000

В закладке System можно настроить статический IP адрес, и в случае планируемого подключения к сервису zadarma.com и Республики Беларусь прописать альтернативные DNS сервера, например GoogleDNS - 8.8.8.8 или OpenDNS 208.67.222.222

Настройка VoIP провайдеров.

linksys spa3000 возможно подключить одновременно к четырем провайдерам. Однако для входящего соединения будет использоваться только 1, остальные 3 можно использовать только для исходящей связи. соединение с сервером провайдера происходит на время звонка.

Для организации маршрутизации используются обозначения gw0 - порт FXO, gw1 - gw4 - VoIP Провайдеры.

Сейчас я использую 2 провайдера:

  • zadarma.com
  • www.comtube.com
  • На первом у меня куплен Российский номер и 150 минут бесплатных звонков на стационар Москва и Петербург (в другие страны не звоню, тарифы можно посмотреть на сайте), через второй дешевле звонить на сотовые.

    Настройки VoIP провайдеров и dial plan находятся в меню line1.

    Настраиваем zadarma.com
    p.s. Из Республики Беларусь данный сервис настраивается через виртуальную АТС pbx01.zadfarma.com, предварительно попросив службу поддержки переключить с pbx на pbx01.
    Более подробно о Подключение к Zadarma из Беларуси

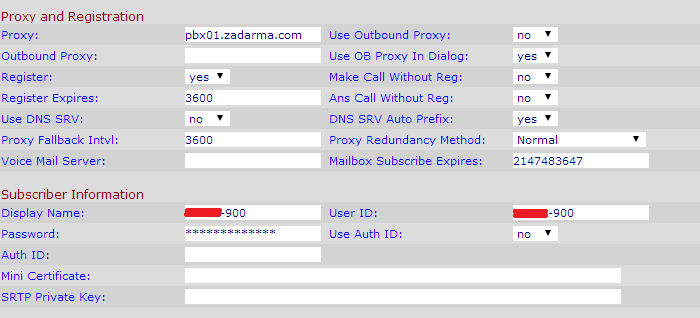

    Конфигурация zadarma linksys spa3000

    в GW1 дублируем Zadarma, а в GW2 прописываем comtube.

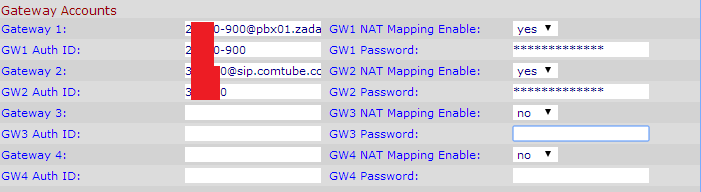

    Конфигурация несколько провайдеров linksys spa3000

    При необходимости, если у Вы пользуетесь sipnet.ru возможно прописать и его, но из РБ данный сервер недоступен, и я лично его с linksys SPA3000 не тестировал.

    Осталось описать план нумерации.
    Определим направления и правила.
    810xxxx... звонит через интернет, все остальное через ГТС.

  • 9xx - Внутренние номера виртуальной АТС Zadarma через GW1
  • 81079xxxxxxxxx через GW2, удалив префикс 810
  • 810xxxxxxxxxxx через GW1, удалив префикс 810
  • Остальное через ГТС или GW0, сократив ожидания для вызова скорой, пожарной - 1xx и городских номеров xxxxxx
  • 4444 Эхо тест от Zadarma
  • 105 Эхо тест от Comtube
  • Исходя из составленных правил строим Dial plan:
    (4444s0<:@gw1>|105s0<:@gw2>|9xxs0<:@gw1>|<810:>79xxxxxxxxx<:@gw2>|<810:>х.<:@gw1>|10xs0<:@gw0>|80x.<:@gw0>|xxxxxxs0<:@gw0>)
    s0 в плане нумерации означает начать набор немедленно, игнорируя последующие цифры. S1 соответственно через 1 секунду.

    Адаптация к телефонной линии

    Все настройки по частотам находятся в закладке Regional.
    Если все работает, то лучше ничего не менять.
    Единственное, для того, чтобы заработал АОН необходимо подобрать значение в поле Caller ID Method:
    Так как у меня включена услуга Clip, то мне оказалось достаточно поменять Bellcore на DTFM

    Найти Linksys spa3000 можно у друзей.

    Для сведения: SPA3000 либо не поддерживает набор в пульсовом режиме, либо я не нашел.

    Если есть вопросы, задавайте.

    На этом пока все. И да будет у Вас все хорошо.
