При построении каналов связи, с учетом технических условий телекома, приходилось использовать оборудование разных производителей.
Так согласно техусловий на одной стороне пришлось вклиниваться в поток E1 забирать часть слотов и отдавать остаток.
Для этого использовали модульзый маршрутизатор MM201RC с модулем MIME-2xG703L фирмы Zelax.

Спонсор этой страницы:

Схема сети и настройка двух маршрутизаторов

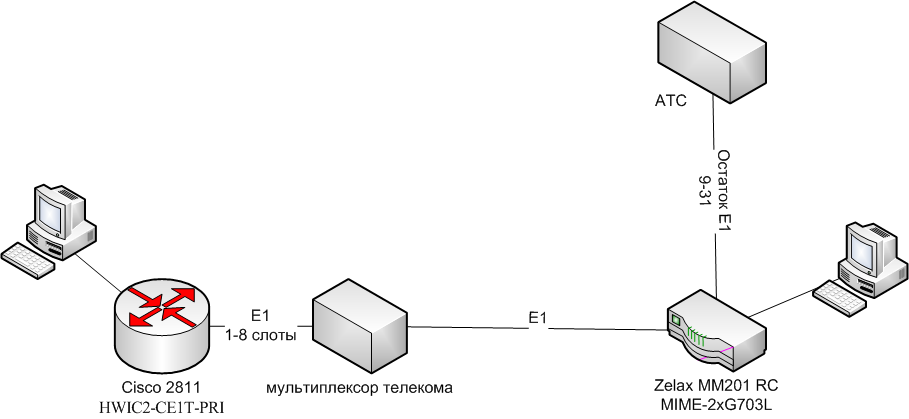

Схема сети передачи данных межу cisco и zelax

Теоретические выкладки


При организации Serial канала чаще всего используют протоколы PPP или HDLC.

Но с HDLC протоколом засада. у Cisco свой HDLC, у других производителей свой.

В связи с тем, что объединяются маршрутизаторы cisco и не cisco будем использовать протокол PPP.

Маршрутизатор ит Zelax оказался достаточно дружелюбным устройством, с системой команд похожей на Cisco IOS.

Но тут ждала засада. После поднятия сериальных интерфейсов, даже при соединении Zelax с Zelax по протоколу PPP интерфейсы переходят в состояние UP, счетчики пакетов увеличиваются, но ничего не работает

После нескольких экспериментов и переписки с представителями Zelax едиственный рабочий вариант получился при создании мостового соединения.

Выкладываю файла конфигураций

Конфигурация маршрутизатора Cisco

bridge irb

controller E1 0/0/0
  channel-group 1 timeslots 1-8
  description MM201

interface Serial0/0/0:16
  no ip address
  no ip directed-broadcast
  encapsulation ppp
  no keepalive
  bridge-group 1

interface FastEthernet0/0.202
  encapsulation dot1Q 202
  no ip address
  no ip directed-broadcast
  bridge-group 1

interface BVI1
  ip address 10.1.1.1 255.255.255.0
  no ip directed-broadcast

bridge 1 protocol ieee
bridge 1 route ip


Конфигурация маршрутизатора mm201RC

ip routing

ip route 0.0.0.0/0 10.1.1.1

bridge 1

controller E1 1/0
  framing pcm31
  channel-group 1 timeslots 1-8
  channel-group 2 timeslots 9-31

controller E1 1/1
  framing pcm31
  channel-group 2 timeslots 9-31

connect vozvrat E1 1/1:2 E1 1/0:2

network-clock-select 1 E1 1/0

interface BVI1
  ip address 10.1.1.2 255.255.255.0
  mac-address 11:11:11:11:11:12
  no shutdown

interface Ethernet0
  bridge-group 1
  no shutdown

interface Serial1/0:1
  bridge-group 1
  bandwidth 512000
  point-to-point
  encapsulation ppp
  no keepalive
  no shutdown



Нюансы при настройке

Первое:
При настройке Zelax на BVI1 интерфейсе в зависимости от версии может сгенерироваться MAC адрес, а может создать с нулями.
Gроверьте, и если сам не появился допишите, иначе удаленно до маршрутизатора не достучаться.

Второе:
Согласуйте с телекомом, откуда идет синхронизация потока и пропишите командой network-clock-select 1 E1 1/0
Иначе работа будет идти с ошибками, да и у телекома с АТС проблемы будут.

Не забудьте прописать username и enable password


В общем все оказалось гораздо проще, чем представлялось вначале, все заработало, и да прибудет с вами счастье.
