Настройка модемов Billion Bipac 8500 и D-Link DSL-1500G для совместной работы на выделенной линии

На главную Cisco Systems VoIP Arduino маршрутизатор Беларусь Android Asterisk коммутатор Умный сетевой хаос дом Nateks Alcatel MTS Velcom Python Gigaset ZTE Grandstream Huawei админы шутят о сайте Zelax Allied Telesis D-Link Штрихкоды HP
Телефонные номера доступа sip операторов VitebskPets - инфопомощь животным в Витебске Телефонные коды городов и стран мира.

Рейтинг статьи: 2.243/5 Рейтинг 2.24 из 5Рейтинг 2.24 из 5Рейтинг 2.24 из 5Рейтинг 2.24 из 5Рейтинг 2.24 из 5 (74 голосов).

До сих пор при построении сетей используют выделенные линии, и соответственно xDSL модемы, работающие на выделенных линия.
Со временем некоторые модемы выходят из строя, некоторые снимают с производства и появляются непарные модемы.
Так я решил объединить модемы Billion Bipac 8500 и D-Link DSL-1500G

Спонсор этой страницы:

Теоретические выкладки


Для того, чтобы модемы заработали необходимо, чтобы:

  • Совпал протокол DSL и произошло физическое соединение
  • Один модем работал в режиме CO второй CPE
  • Совпали VPI и VCI
  • Совпал протокол инкапсуляции

Настройка выделенной линии


На модеме Billion все просто и понятно. Заходим через Web интерфейс (по умолчанию 192.168.1.254, имя admin пароль admin)

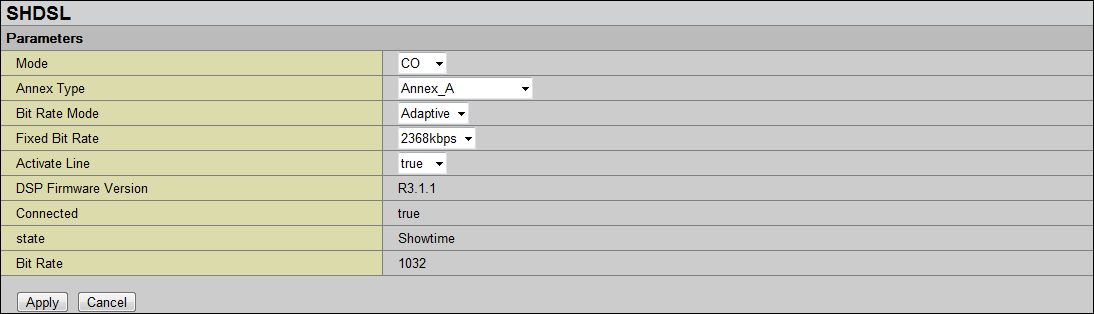

Configuration / WAN / SHDSL

Настройка модема Billion Bipac 8500

На модеме D-Link все через з.. консоль. Точнее параметры линии настраиваются через консоль, часть через Web интерфейс
(по умолчанию 192.168.0.1, имя на web admin пароль admin, на консоле без пароля, пароль на telnet private)


> shdsl
shdsl> standard A
shdsl> role cpe
shdsl> home
> config save



Настройка инкапсуляции


Модемы настраивал в режима моста. В принципе никаких ограничений нет. Главное выставить одинкаовый VPI VCI и т.д.

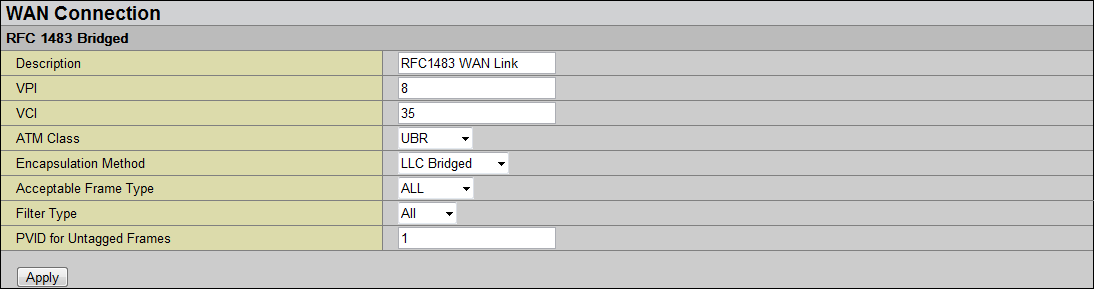

Настройка инкапсуляции на модеме Billion BIPAC 8500

Configuration / WAN / ISP

Настройка модема Billion Bipac 8500

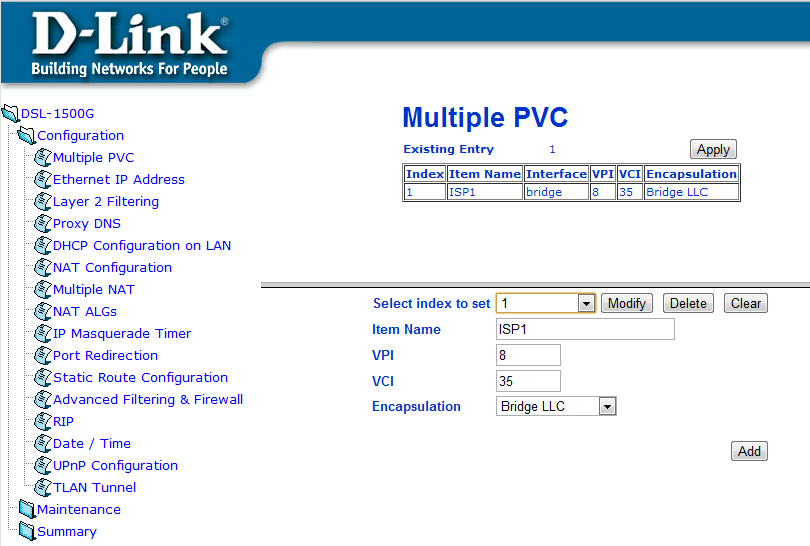

Настройка инкапсуляции на модеме D-Link DSL-1500G

Configuration / Multiple PVC

Настройка модема D-Link DSL-1500G

Настройка сети


В общем свою функцию модемы могут уже выполнять, но хочется же их мониторить.

На модеме Billion заходим
Configuration / LAN / Ethernet
Прописываем адрес сети
Configuration / Advanced / Static Route
Прописываем шлюз


На модеме D-Link заходим
Configuration / Ethernet IP Address
Прописываем адрес сети
Configuration / Static Route Configuration
Прописываем шлюз


Если не надо настраивать QOS или поднимать VPN то все.
Да не пропадет зря ни одна железяка.
